Свеобухватни водич за ИСГ вертикалне наспрам ИСВ хоризонталне центрифугалне пумпе

У области индустријског транспорта флуида, ИСГ вертикалне центрифугалне пумпе и ИСВ хоризонталне центрифугалне пумпе постале су главни избор за бројне сценарије примене због својих јединствених структурних предности и прецизне прилагодљивости сценарија. Међутим, када се суочавате са специфичним условима рада, постизање тачног избора модела представља професионални изазов. Као инжењерски тим одТеффико, свесни смо да не постоји апсолутно оптималан модел пумпе, већ само најпогодније решење. Овај чланак ће спровести свеобухватно поређење између ИСГ и ИСВ центрифугалних пумпи из четири главне димензије: конструкцијски дизајн, карактеристике перформанси, применљиви сценарији и инсталација и одржавање. Такође ће поделити Теффико-ово практично искуство у избору модела како би вам помогао да донесете информисане одлуке.

Садржај

1. Пројектовање конструкције

2. Карактеристике перформанси

3. Применљиви сценарији

4.Инсталација и одржавање

И. Поређење конструкцијског дизајна између ИСГ вертикалних центрифугалних пумпи и ИСВ хоризонталних центрифугалних пумпи

Основна разлика између ИСГ вертикалних центрифугалних пумпи и ИСВ хоризонталних центрифугалних пумпи почиње од њиховог структуралног дизајна. Ово директно одређује њихову заузетост простора, метод инсталације и логику прилагођавања цевовода, што га чини примарним фактором који треба узети у обзир приликом избора модела.

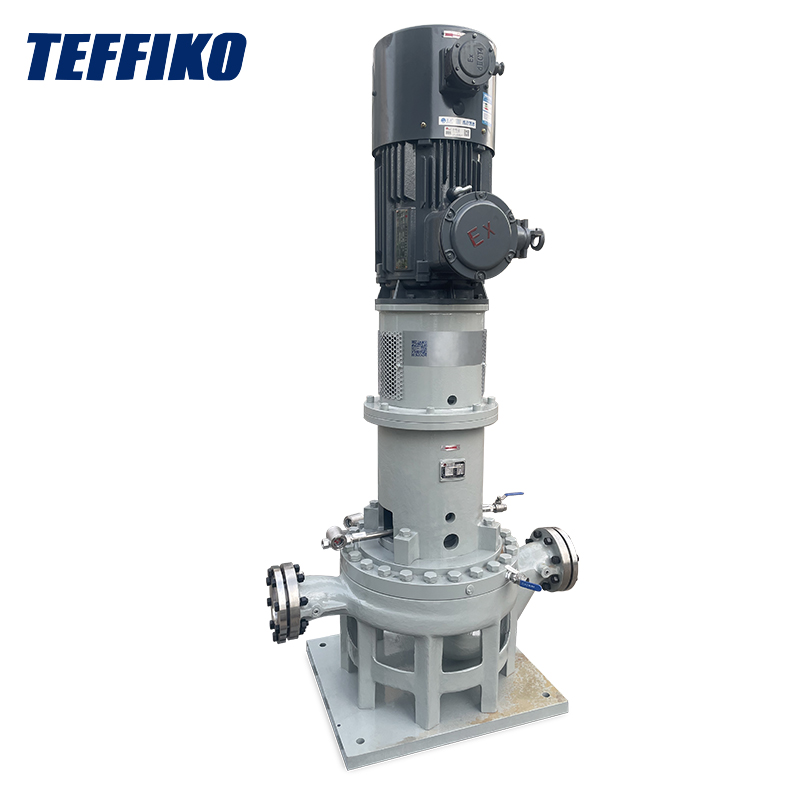

(И) ИСГ вертикална центрифугална пумпа: вертикални распоред за уштеду простора

ИСГ вертикална пумпа има интегрисану вертикалну структуру, са осовином пумпе која је окомита на тло. Има релативно високу укупну висину, али малу површину. Његов улаз и излаз воде су флексибилно дизајнирани, омогућавајући директну интеграцију у систем цевовода без потребе за додатном базом. Ово га чини посебно погодним за сценарије уског простора, као што су просторије опреме за секундарно снабдевање водом у високим зградама или компактне производне линије.

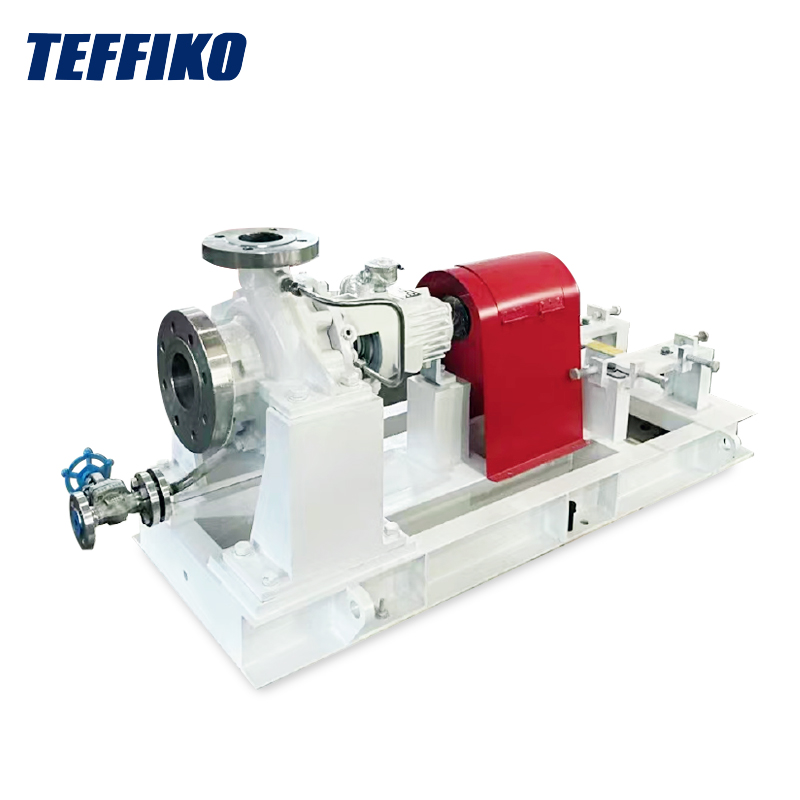

(ИИ) ИСВ хоризонтална центрифугална пумпа: хоризонтални распоред за високу стабилност

Хоризонтална пумпа ИСВ има структуру где су мотор и тело пумпе хоризонтално коаксијални, са осовином пумпе паралелно са тлом и захтева фиксирање преко базе. Његов улаз и излаз се налазе на истој хоризонталној линији, олакшавајући директну везу са хоризонталним цевоводима и смањујући губитак отпора. Ова структура има низак центар гравитације и обезбеђује стабилан рад, што је чини погодном за сценарије са довољно простора на земљи, као што су велике радионице или комунална водоводна постројења, где су операције одржавања погодне.

ИИ. Поређење карактеристика перформанси: потрошња енергије, глава и отпор кавитације

Осим структуралних разлика, варијације у перформансама између ова два директно утичу на оперативну ефикасност и применљиве услове рада. Ово је посебно видљиво у њиховој прилагодљивости у погледу потрошње енергије, домета главе и отпорности на кавитацију.

(И) Потрошња енергије и ефикасност

У погледу хидрауличке ефикасности, и ИСГ и ИСВ центрифугалне пумпе усвајају напредне дизајне хидрауличних модела. Након оптимизације проточног канала радног кола, њихова ефикасност под назначеним радним условима је релативно блиска, обично се креће од 75% до 85%. Међутим, разлике се појављују у сценаријима рада са променљивим оптерећењем:

• Хоризонтална центрифугална пумпа ИСВ има нежнији канал протока тела пумпе, што доводи до мањег пада ефикасности када ради ван називног протока. Погоднији је за сценарије са великим флуктуацијама протока.
• ИСГ вертикална центрифугална пумпа одржава стабилну ефикасност под номиналним протоком, али доживљава брже слабљење ефикасности када проток флуктуира. Погоднији је за сценарије са захтевима константног протока.

Што се тиче потрошње енергије:

• ИСГ пумпа троши мање енергије у условима рада са малим протоком и високим напоном.
• ИСВ пумпа пружа бољу енергетску ефикасност у апликацијама са великим протоком и ниским напоном.

(ИИ) Распон главе

• Опсег напона ИСГ вертикалне центрифугалне пумпе је обично 5м-125м, што је чини искуснијом у испуњавању транспортних потреба „високог напона, ниског протока“. Њена осовина пумпе са вертикалном структуром подноси силу равномерније; када ради на високој глави, пренос центрифугалне силе радног кола је стабилнији, а мања је вероватноћа да ће доћи до одступања осовине узрокованог превеликим притиском. Због тога се често користи у сценаријима као што су водоснабдевање високих зграда и напојна вода за котлове.
• Опсег главе ИСВ хоризонталне центрифугалне пумпе се више фокусира на „средњи-ниски напон, велики проток“, углавном у распону од 3м-80м. Његова хоризонтална структура може се боље прилагодити стабилном транспорту медија великог протока и избећи прекомерну аксијалну силу узроковану високом главом. Погодан је за сценарије са малим захтевима за напоном, али са високим захтевима за проток, као што је пренос воде из комуналне цевне мреже, индустријска циркулишућа вода и пољопривредно наводњавање.

(ИИИ) Отпорност на кавитацију: ИСВ има предност

Нето позитивна усисна висина (НПСХ) ИСВ хоризонталне пумпе је обично 0,5м-1,5м нижа од оне ИСГ пумпе. Његов дизајн усисног отвора је оптимизован, што га чини мање склоним кавитацији при транспорту лако испарених медија или под високим отпором на усисавање. ИСГ вертикална пумпа је, с друге стране, погоднија за прилике са добрим условима усисавања и кратким цевоводима.

ИИИ. Поређење применљивих сценарија: Упаривање на захтев је кључ

(И) ИСГ вертикална центрифугална пумпа: први избор за сценарије уског простора и високог напона

• Секундарно водоснабдевање у високим зградама: Становници високих зграда захтевају релативно висок притисак воде, а просторије за опрему се обично налазе на крову или у подруму са уским простором. ИСГ вертикална центрифугална пумпа савршено се уклапа у овај сценарио са својим предностима мале површине пода и високог напона.
• Подршка мале индустријске опреме: као што су системи за хлађење за ЦНЦ машине алатке и системи напојне воде за мале котлове. Ови сценарији имају стабилан проток и ограничен простор за инсталацију, а ИСГ пумпа се може интегрисати у цевовод ради уштеде простора.
• Циркулација воде у пословним просторијама: Укључујући циркулацију расхладне воде за централне клима уређаје у хотелима и системе за довод воде против пожара у тржним центрима. Вертикална структура ИСГ пумпе олакшава повезивање са цевоводима у плафону или у углу, без утицаја на унутрашњи распоред.

(ИИ) ИСВ хоризонтална центрифугална пумпа: главна опција за сценарије великог простора и великог протока

• Општински третман воде: Укључујући поновну употребу обновљене воде у постројењима за пречишћавање отпадних вода и пренос цевне мреже у водоводима. Ови сценарији имају велику потражњу за протоком и довољно простора на земљи, а хоризонтални распоред ИСВ пумпе омогућава серијску инсталацију и централизовано одржавање.
• Индустријска производња великих размера: као што је транспорт сировина у хемијским предузећима и системи за хлађење циркулационе воде у металуршким постројењима. Ови сценарији имају велике флуктуације протока и захтевају отпор кавитације, а ИСВ пумпа има бољу стабилност и прилагодљивост да задовољи ове потребе.
• Пољопривредно и цивилно наводњавање: Укључујући наводњавање пољопривредног земљишта и промену воде у великим рибњацима. Ови сценарији имају мали напон, али велики проток, а карактеристике ИСВ пумпе ниске потрошње енергије и лако одржавање могу смањити дугорочне оперативне трошкове.

ИВ. Поређење инсталације и одржавања

Тешкоћа инсталације и трошкови одржавања су фактори који се не могу занемарити током дуготрајне употребе. Разлике између њих у овој димензији директно утичу на оперативну ефикасност у каснијој фази.

(И) Инсталација

• За ИСГ вертикалну центрифугалну пумпу: За уградњу није потребна посебна база. Потребно је само да повеже прирубницу тела пумпе са прирубницом цевовода и причврсти ноге пумпе помоћу експанзионих вијака. Једна особа може да заврши инсталацију једног комада опреме у року од пола дана, што га чини посебно погодним за пројекте реновирања постојећих локација. Међутим, треба напоменути да његова вертикална структура има високе захтеве за управном уградњом. Ако нагиб осовине пумпе прелази 0,1 мм/м, то ће лако довести до убрзаног хабања лежаја.
• За ИСВ хоризонталну центрифугалну пумпу: Потребно је прво излити бетонску подлогу или уградити челични држач како би се осигурало да грешка нивоа базе не прелази 0,2 мм/м. Затим причврстите тело пумпе на постоље и на крају повежите цевовод. Циклус инсталације је око 1-2 дана, што га чини погоднијим за рано планирање нових грађевинских пројеката. Међутим, његов хоризонтални распоред има већу толеранцију на кварове за равност темеља, а благо слијегање тла неће лако утицати на рад опреме.

(ИИ) Одржавање

ИСВ хоризонтална центрифугална пумпа је погоднија за одржавање: Због хоризонталне дистрибуције мотора и тела пумпе, током демонтаже, потребно је само уклонити штитник спојнице и олабавити прикључне завртње како би се мотор одвојио од тела пумпе. Приликом замене осетљивих делова као што су импелери и заптивке, нема потребе за померањем цевовода. Особље за одржавање може да ради на земљи, што је веома безбедно. На пример, када заптивка цури, особље за одржавање не мора да се пење високо и може да заврши замену у року од 1-2 сата.

За ИСГ вертикалну центрифугалну пумпу, пошто се мотор налази на врху, током одржавања потребно је прво уклонити ожичење мотора и причврсне завртње, и подићи мотор да би се приступило унутрашњим компонентама тела пумпе. Ако је инсталиран у уском простору или у високој просторији за опрему, неопходно је користити дизалицу или опрему за подизање, што резултира дугим циклусом одржавања и високим трошковима. Стога, за сценарије са високим захтевима за практичност одржавања (као што су пумпне станице без надзора), више се препоручује ИСВ хоризонтална центрифугална пумпа.

В. Резиме избора: Брза процена у 3 корака

• Проверите простор: Изаберите ИСГ вертикалну пумпу за уске просторе, а ИСВ хоризонталну пумпу за довољно простора у земљи.
• Проверите услове рада: Изаберите ИСГ пумпу за захтеве високог и ниског протока, а ИСВ пумпу за захтеве средњег и ниског притиска и високог протока.
• Проверите потребе одржавања: Изаберите ИСВ пумпу за рад без надзора и практично одржавање; изаберите ИСГ пумпу за сценарије са дугим интервалима одржавања и ограниченим простором.

Закључак

ИСГ вертикалне центрифугалне пумпе и ИСВ хоризонталне центрифугалне пумпе свака имају своје предности, а срж избора лежи у „адаптацији“—усклађености са вашим простором, условима рада и захтевима одржавања. Ако још увек нисте сигурни да изаберете оптималан модел пумпе за ваше специфичне услове рада,ТеффикоПрофесионални тим може пружити бесплатне консултације о избору. Имамо богато искуство у примени и можемо препоручити најприкладније и најефикасније решење на основу ваших специфичних параметара (као што су брзина протока, висина, карактеристике медија, окружење за инсталацију, итд.), обезбеђујући стабилан и енергетски ефикасан рад вашег система флуида.
