Детаљно објашњење вијчаних пумпи

Принцип рада и практичне примене

Пумпе за завртњесу једна од најстаријих и најпоузданијих технологија пумпи са позитивним померањем у сектору руковања индустријским флуидима. Њихов комплетан асортиман производа, укључујући пумпе са једним завртњем, двоструким завртњем и троструким завртњима, широко се користи у нафтној и гасној, хемијској, поморској и другим индустријама. Ове пумпе су стекле глобално признање купаца због својих поузданих перформанси и прилагођених решења. Упркос њиховој једноставној структури, многим инжењерима недостаје темељно разумевање њиховог принципа рада и примене избора. Овај чланак пружа детаљно објашњење на основуТЕФФИКОинжењерска пракса за подршку одлукама о избору опреме и максимизирање оптималних перформанси пужних пумпи.

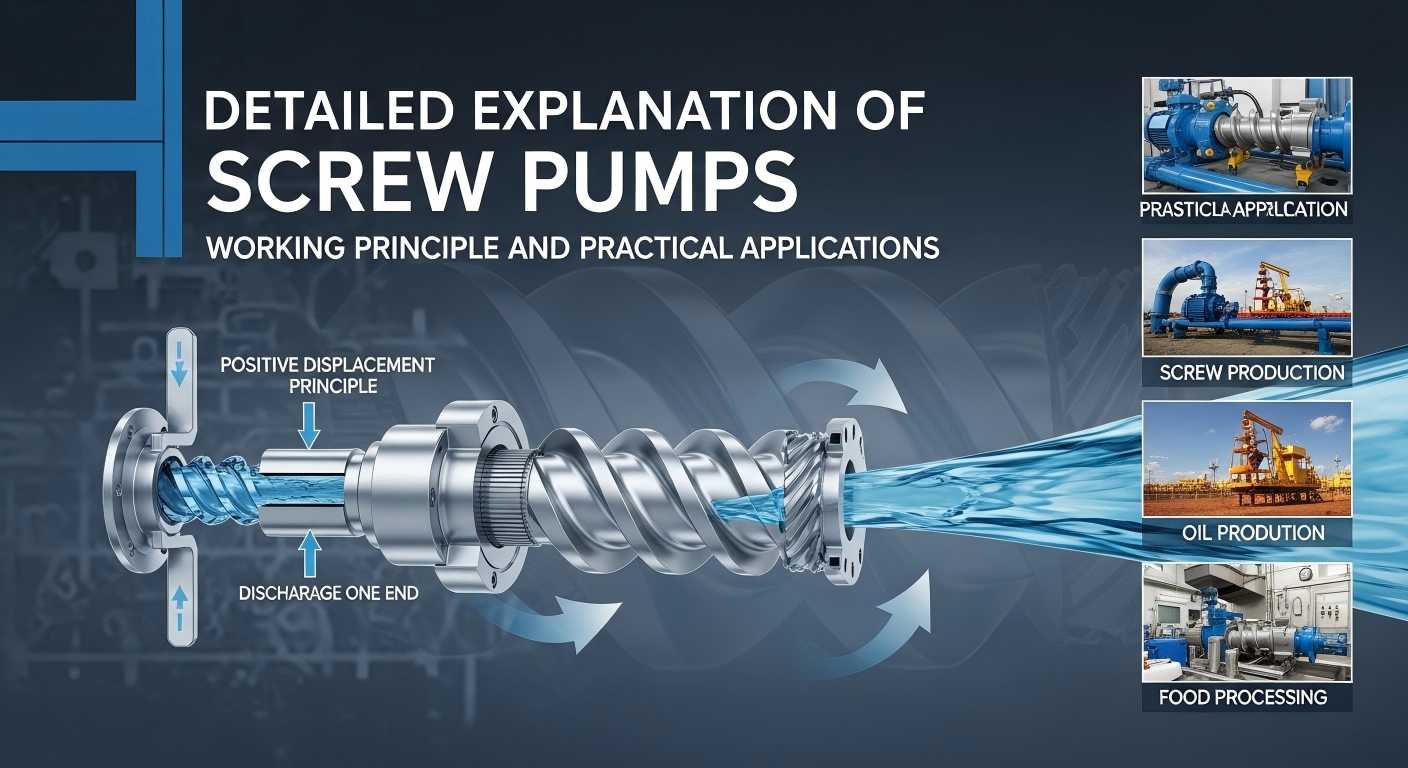

Принцип рада вијчаних пумпи

Језгро вијчане пумпе је да преноси течност дуж осе једног или више ротирајућих вијака. Када се завртњи окрећу, спирална структура формира запечаћене коморе које се крећу од усисног отвора до испусног отвора. Свака ротација увлачи фиксну запремину течности и гура је напред.

Његова кључна предност је проток без импулса. За разлику од центрифугалних пумпи које преносе течност кинетичком енергијом, вијчане пумпе испоручују скоро константан проток, што је критично за апликације осетљиве на процесе као што су системи за подмазивање, хидраулички погони и прецизно мерење.

Једноструке, двоструке и троструке завртње

• Пумпа са једним завртњем(пумпа за шупљину)ради са ротирајућим ротором и фиксним гуменим статором. Вијчана структура формира више континуалних комора које покрећу течност од усисног отвора до отвора за пражњење. Погодан је за течности високог вискозитета и осетљиве на смицање, али има ограничења у брзини ротације и отпорности на температуру.
• Пумпа са два завртњаусваја два међусобно ротирајућа завртња. Може да поднесе високовискозне и полу-испарљиве течности, ради при већим брзинама од пумпи са једним завртњем, и широко се користи у транспорту сирове нафте, снабдевању сировом нафтом у рафинерији и хидрауличним системима.
• Пумпа са троструким завртњемсастоји се од једног погонског завртња и два погонска завртња. Спајање навоја погонског завртња са гоњеним завртњима формира заптивене коморе, нудећи већи притисак и бољу ефикасност. Погодан је за чисте течности за подмазивање као што су хидраулично уље и лож уље.

Основне предности у односу на центрифугалне пумпе

• Снажна способност самоусисавања:Усисно подизање може да достигне више од 6 метара, није потребна додатна опрема за пуњење, покретање је брзо и прилагођава се ниском нивоу течности и честим сценаријима покретања и заустављања.
• Прилагодљиво на медије високог вискозитета:Што је средњи вискозитет већи, то су перформансе транспорта стабилније, које центрифугалне пумпе тешко могу постићи.
• Пренос са малим смицањем:Флуид се преноси глатко дуж аксијалног правца без турбуленције, погодан за емулзије и суспензије, и ефикасно штити медијуме осетљиве на смицање.
• Стабилан проток:Нема пулсирања притиска, смањује напрезање цевовода, ради са нижом буком и обезбеђује стабилне производне процесе.
• Двосмерна операција:Течност се може преносити у обрнутом смеру променом смера ротације шрафова, нудећи флексибилност за више индустријских сценарија.

Заједничке области примене

• Индустрија нафте и гаса:Транспорт сирове нафте, цевовод под притиском, снабдевање лож-уљем.
• Хидраулички системи:Индустријске пресе, мобилна опрема, бродски кормиларски уређаји.
• Системи за подмазивање:Подмазивање мењача, компресора и парне турбине – функција преноса без импулса избегава флуктуације притиска у системима за подмазивање и продужава радни век опреме.
• Рафинерија:Транспорт асфалта, остатака уља и полимера.
• Хемијска индустрија:Транспорт смоле, лепка и штампарског мастила – транспорт са малим смицањем штити својства средњег слоја, спречава пропадање производа и прилагођава се корозивним медијима и медијима високог вискозитета.
• Поморски сектор:Палубне машине, подмазивање мотора, баластни системи – ТЕФФИКО вијчане пумпе се прилагођавају сложеним условима рада на мору, отпорне су на вибрације и ударе и обезбеђују безбедност пловидбе.

Опсег радних услова

Пумпе за вијке најбоље раде унутар специфичних опсега параметара. Оптимални услови рада су следећи:

• Брзина ротације:1000–3600 обртаја у минути за пумпе са два/трострука завртња; 300–1800 о/мин за пумпе са једним завртњем (нижа брзина).
• вискозитет:Оптимални применљиви вискозитет је типично 10–1000 цСт; такође су доступни дизајни за медије нижег или већег вискозитета.
• притисак:Двоструке/троструко завртње пумпе могу достићи преко 200 бара; пумпе са једним завртњем су обично испод 20 бара.
• температура:Ограничен материјалима лежајева и завртња, општи применљив температурни опсег је -40℃ до +300℃.

Рад изван горе наведених услова ће убрзати хабање компоненти, па чак и проузроковати оштећења.

Уобичајени режими кварова и превентивне мере

• Хабање лежајева:Лежајеви су изложени континуираним радијалним и аксијалним оптерећењима. Изаберите лежајеве са одговарајућим номиналним оптерећењем и пратите температуру.
• Хабање завртња:Абразивне честице у медијуму ће еродирати површину завртња. Уградите филтер на улаз или користите завртње од очврслог материјала.
• Оштећење од рада на суво:Пумпе са једним завртњем са гуменим статорима ће се тренутно оштетити током рада на суво. Опремити уређајем за заштиту од рада на суво.
• Оштећење од прегревања:Услови високог притиска и ниског протока имају тенденцију да изазову средњи пораст температуре. Инсталирајте минимални уређај за рециркулацију или одвод топлоте.

Заблуде које треба избегавати у избору

• Немојте бирати на основу криве перформанси чисте воде, јер средњи вискозитет значајно утиче на перформансе пумпе.
• Немојте занемарити Нет Поситиве Суцтион Хеад Рекуиред (НПСХр), посебно за медије високог вискозитета.
• Не бирајте само на основу максималног протока; узети у обзир опсег регулације протока и ефикасност делимичног оптерећења.

Резиме

Пумпе за завртње имају незаменљиве предности у односу на центрифугалне пумпе: могу да преносе медијуме високог вискозитета, подмазивања и смицања, постижу транспорт без импулса и имају одличну способност самоусисавања. Савладавање њихових основних принципа помаже инжењерима да направе разумне изборе и избегну превремени квар опреме узрокован уобичајеним грешкама. Као водећи светски бренд са 20 година искуства у области вијчаних пумпи,ТЕФФИКОпружа поуздане и ефикасне услуге транспорта вијчаних пумпи индустријама широм света са напредном технологијом истраживања и развоја, строгом инспекцијом квалитета (100% потпуна инспекција свих производа), потпуном покривеношћу асортимана производа и прилагођеним решењима. Подржавамо клијенте током целог процеса од упутстава за избор, испоруке опреме до подршке након продаје, помажући им да постигну ефикасан и стабилан рад опреме и откључају нову вредност у руковању индустријским течностима.
