Однос између излазног притиска и брзине протока центрифугалне пумпе

Центрифугалне пумпесу "радни коњи" у индустријама као што су третман воде, нафта и гас и производња. Излазни притисак (такође познат као притисак пражњења) и брзина протока су њихови најкритичнији показатељи учинка. Корелација између ова два директно одређује ефикасност пумпе, потрошњу енергије и стабилност система. Без обзира да ли се бавите инжењерским пројектовањем, радом опреме или другим сродним областима, овладавање овим односом је кључ за оптимизацију перформанси опреме и избегавање заобилажења. У наставку, у комбинацији са практичним индустријским искуством на лицу места, анализирамо њихову интеракцију, факторе утицаја и практичне примене – све практичне увиде.

И. Основни закон: Инверзно пропорционални однос под фиксним условима

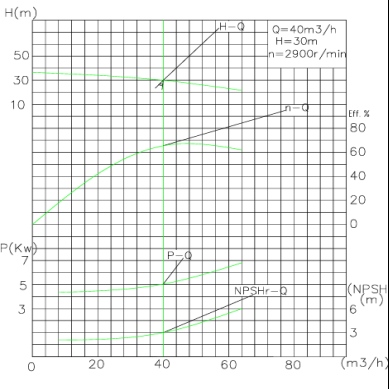

Под условом константне брзине ротације и пречника радног кола, излазни притисак и брзина протока центрифугалне пумпе представљају обрнуто пропорционалну везу. Овај закон се може интуитивно рефлектовати кроз К-Х криву (крива брзина протока-напор): висина је директно повезана са притиском, а како се брзина протока повећава, висина пада и обрнуто.

Принцип није компликован: центрифугалне пумпе преносе енергију флуидима кроз центрифугалну силу коју генерише ротирајуће радно коло. Када се брзина протока повећава, више течности пролази кроз канале радног кола у јединици времена. Међутим, укупна излазна енергија радног кола је ограничена при фиксној брзини ротације, тако да се енергија додељена свакој јединици флуида смањује, а излазни притисак опада у складу са тим. На пример, центрифугална пумпа са брзином ротације од 1800 о/мин има излазни притисак од приближно 4 бара када је проток 60 м³/х; када се брзина протока повећа на 90 м³/х, притисак ће вероватно пасти на око 2,2 бара. Овај инверзно пропорционални однос важи за све центрифугалне пумпе које раде у оквиру њиховог пројектованог опсега.

ИИ. Кључни фактори који утичу на однос притисак-проток

На основни инверзно пропорционални закон утичу следећи фактори, који доводе до одступања К-Х криве и на тај начин мењају интеракцију између њих:

1. Брзина ротације:Према законима афинитета, притисак је пропорционалан квадрату брзине ротације, а брзина протока је пропорционална брзини ротације. Повећање брзине ротације (нпр. преко променљиве фреквенције/ВФД) ће синхроно повећати и притисак и брзину протока, померајући целу К-Х криву нагоре. У идеалним условима, када се брзина ротације удвостручи, притисак се повећава до 4 пута од првобитног, а брзина протока се удвостручује синхроно.
2. Пречник радног кола:Подрезивање радног кола ће синхроно смањити и притисак и брзину протока. Овде се такође примењују закони афинитета: притисак је пропорционалан квадрату пречника, а брзина протока је пропорционална пречнику. Генерално, смањење пречника од 10% ће довести до приближно 19% смањења притиска и 10% смањења протока.
3. Отпорност система:Стварна радна тачка пумпе је пресек њене К-Х криве и криве отпора система. Фактори као што су претерано уски цевоводи, зачепљени филтери и превелике транспортне удаљености повећаће отпор система, што ће довести до смањења брзине протока—пумпа треба да генерише већи притисак да би савладала отпор и транспортовала течност.
4. Особине течности:Вискозност и густина су параметри који утичу на језгро. Високо вискозни флуиди као што је уље имају веће унутрашње трење, што резултира нижим протоком и притиском у поређењу са водом; густина директно утиче на притисак (притисак = густина × гравитација × глава), али има минималан утицај на брзину протока.

ИИИ. Практичне примене: Оптимизација рада и решавање проблема

Савладавање горе наведених закона може помоћи у решавању практичних проблема и побољшању оперативних ефеката на циљани начин:

1. Регулација протока:Да бисте повећали проток, можете смањити отпор система ширењем вентила, заменом цевовода већег пречника или повећањем брзине ротације пумпе преко ВФД-а; да бисте смањили брзину протока, избегавајте коришћење пригушних вентила (који лако изазивају губитак енергије) и дајте приоритет смањењу брзине ротације преко ВФД-а да бисте одржали оптималну равнотежу притиска и протока.
2. Решавање проблема са притиском:Када је излазни притисак пренизак, прво проверите да ли је радно коло истрошено, недовољна брзина ротације или превелики отпор система. Повећање брзине ротације или замена истрошеног радног кола може вратити притисак без утицаја на брзину протока; када је притисак превисок, потребно је смањити отпор система или подрезати радно коло.
3. Максимизација ефикасности:Пумпа треба да ради близу тачке најбоље ефикасности (БЕП), што је област са највећом ефикасношћу на К-Х кривој. Рад ван БЕП-а (нпр. висок притисак и низак проток) повећаће потрошњу енергије и такође може изазвати кавитацију, механичка оштећења и друге проблеме.

ИВ. Често постављана питања

П: Да ли је већи излазни притисак центрифугалне пумпе, већи је проток?

О: Не. Под фиксном брзином ротације и отпором система, притисак и брзина протока имају обрнуто пропорционалну везу—обично, што је притисак већи, то је нижа брзина протока.

П: Како повећати брзину протока без смањења притиска?

О: Повећајте брзину ротације преко ВФД-а или замените радно коло већим пречником. Према законима афинитета, обе методе могу постићи синхроно побољшање протока и притиска.

П: Који су главни фактори који утичу на излазни притисак?

О: Основни фактори су брзина ротације, пречник радног кола, отпор система и густина течности. Међу њима, брзина ротације и пречник имају најзначајнији утицај и треба им дати приоритет током подешавања.

Закључак

Основни однос између излазног притиска и брзине протока центрифугалне пумпе је инверзна пропорционалност под фиксним условима, али се може флексибилно оптимизовати подешавањем брзине ротације, величине радног кола, отпора система и особина флуида. Примена овог знања на практичне операције може не само да побољша радне перформансе пумпе и смањи потрошњу енергије, већ и да избегне губитке током застоја узроковане кваровима опреме. Треба напоменути да је за специфичне сценарије примене кључно обратити се на К-Х криву пумпе и спровести тестове на лицу места да би се одредила оптимална радна тачка. Било да се ради о дизајну система или каснијем решавању проблема, темељно разумевање овог кључног односа је од суштинског значаја за ефикасан и стабилан рад центрифугалних пумпи. Ако имате било каквих других питања у вези са избором центрифугалне пумпе, усклађивањем параметара протока притиска, оптимизацијом радних услова итд., слободно контактирајтетефф. Имамо професионални технички тим, прилагођена решења и свеобухватну подршку након продаје како бисмо пратили ефикасан рад ваше опреме током целог процеса и помогли у решавању различитих изазова транспорта индустријских течности.
