У величанственом пејзажу флуидних машина,Теффиковећ дуго се дубоко ангажује у области центрифугалних пумпи.Центрифугалне пумпезаузимају доминантну позицију због своје једноставне структуре и широког спектра примене. Иако постоји велики избор центрифугалних пумпи, у распону од минијатурних кућних пумпи за повишење притиска до џиновских индустријских дренажних станица са веома различитим изгледом, њихови основни "органи" су запањујуће слични када се уклоне кућишта.
Данас ћемо спровести детаљну анализу структурних детаља и логике еволуције центрифугалних пумпи комбиновањем класичних пумпи типа Б, модерних ИС пумпи и пумпи са двоструким усисом великог протока.

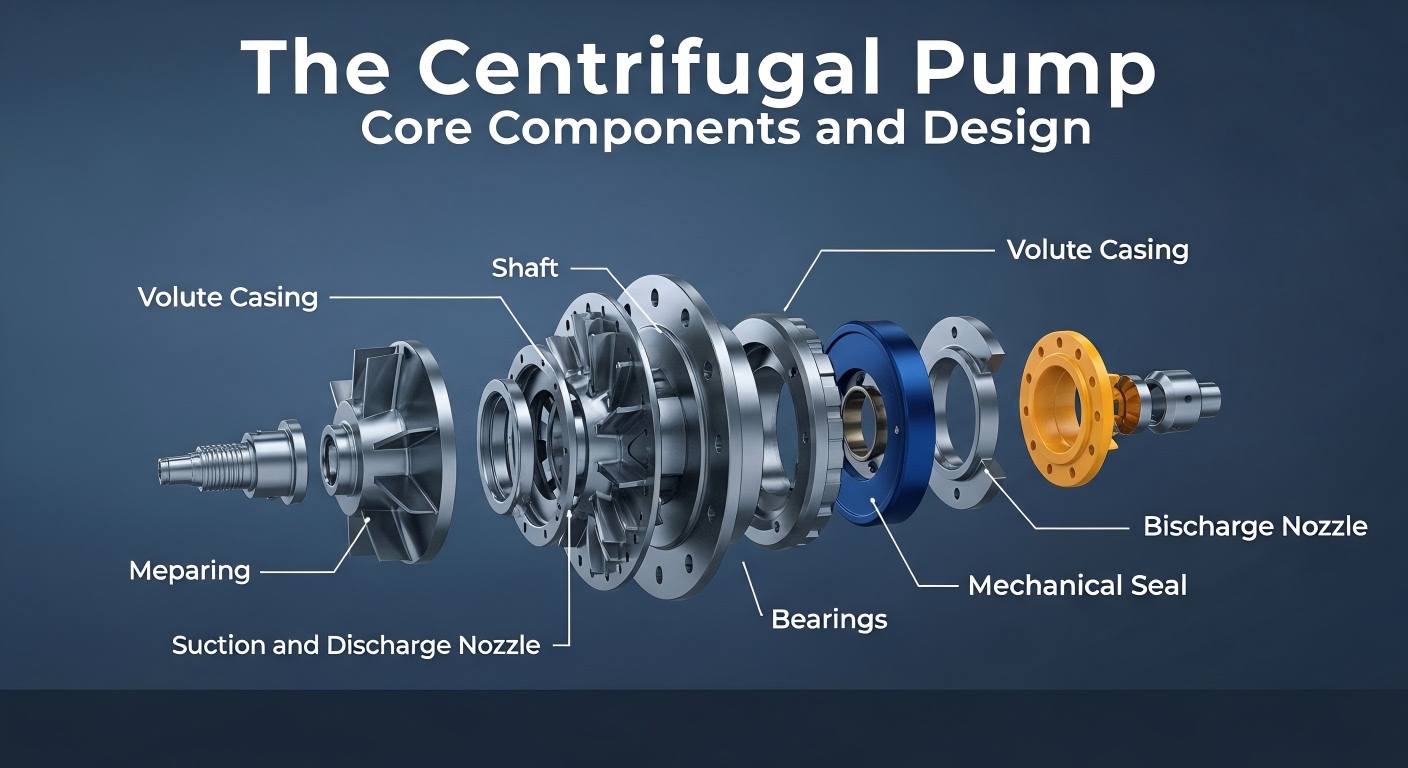

Без обзира на варијације типа пумпе, следеће главне компоненте чине основни оквир центрифугалних пумпи:
Након разумевања опште структуре центрифугалних пумпи, даље истражујемо неколико уобичајених типова центрифугалних пумпи, од којих свака има фокусиран структурални дизајн да се прилагоди различитим условима рада.
Пумпа типа Б је класичан дизајн центрифугалне пумпе, коју карактерише то што је један крај пумпе ослоњен на лежајеве унутар држача, док се крај опремљен радним колом пружа конзолно ван држача. На основу комбинације тела пумпе и поклопца пумпе, пумпе типа Б се деле на типове са отварањем напред и позади. Дизајн отварања позади нуди значајне предности током одржавања: држач заједно са радним колом се може уклонити једноставним отпуштањем навртке носача, без растављања улазних и излазних цевовода пумпе, што увелико поједностављује процес одржавања. Већина аксијалне силе пумпи типа Б уравнотежена је балансним отворима на радном колу, а преосталу силу сносе лежајеви. Ова врста пумпе је једноставне структуре, поуздана у раду, лака за производњу и одржавање и веома прилагодљива, тако да је некада била у широкој употреби.
ИС пумпа је главна једностепена центрифугална пумпа са једним усисом која постепено замењује пумпе типа Б. Оптимизован је на основу пумпи типа Б како би се побољшала енергетска ефикасност и удобност. Пречник усисног отвора радног кола код ИС пумпи је обично већи, а усисни и испусни отвори кућишта пумпе су такође побољшани, са телом пумпе директно ослоњеним на основу. У поређењу са пумпама типа Б истих перформанси, ИС пумпе имају мању називну снагу, што одражава њихове карактеристике уштеде енергије. ИС пумпе такође имају структуру која се отвара позади, са додатном побољшаном практичношћу одржавања: ротирајући делови се могу повући ради одржавања уклањањем међувезе продужене спојнице, без растављања тела пумпе, цевовода и мотора. ИС пумпе су погодне за индустријско и урбано водоснабдевање и одводњавање, као и за наводњавање пољопривреде, а могу да транспортују чисту воду или течности са физичким и хемијским својствима сличним чистој води, са температуром не вишом од 80°Ц.
Једностепена центрифугална пумпа са двоструким усисом је структурно еквивалентна комбиновању два пропелера пумпи типа Б, при чему течност улази са леве и десне стране радног кола истовремено, чинећи њен проток много већом од оне код једноусисне пумпе исте величине. Његов ротор је ослоњен на оба краја, а кућиште пумпе је обично хоризонтално подељеног спиралног типа, са две полу-хеликалне усисне коморе које формирају подељену структуру заједно са кућиштем пумпе. Овај дизајн не само да се носи са великим протоком већ и самим собом балансира аксијалну силу пумпе због симетричног уласка течности у радно коло, елиминишући потребу за додатним уређајем за балансирање аксијалне силе. При истој брзини протока, пумпе са двоструким усисом генерално имају бољу отпорност на кавитацију од једноструких усисних пумпи, што је посебно важно за транспорт лако испарених течности или у условима високог усисног подизања. Уређај заптивке вратила пумпе углавном усваја заптивку за паковање, са воденим заптивним прстеном уграђеним у кутију за пуњење за хлађење и подмазивање увођењем воде под притиском.
Од издржљиве издржљивости пумпи типа Б, до прецизности ИС пумпи које штеде енергију и до величанствених перформанси пумпи са двоструким усисом, структурна еволуција центрифугалних пумпи је увек била усредсређена на две кључне теме ефикасности и погодности одржавања. Различити типови центрифугалних пумпи, засновани на општој структури језгра, имају своје структурне карактеристике и предности примене како би задовољили потребе различитих индустријских сценарија.Теффиконаставиће да оснажује истраживање и развој и примену центрифугалних пумпи са професионалном технологијом.
