Шта учинити ако је брзина протока хоризонталне вишестепене центрифугалне пумпе недовољна?

У индустријским и високим системима водоснабдевања,Теффико хоризонталне вишестепене центрифугалне пумпесу главни извор напајања. Међутим, многи инжењери откривају да брзина протока пумпе постепено „опада“ након периода рада и не успева да достигне калибрисане параметре.

Комбинујући теоријско истраживање флуидних машина и искуство у раду и одржавању на првој линији, овај чланак ће темељно решити проблем недовољног протока из три димензије: непропусност, отпор система и перформансе извора напајања.

1. Неправилан дизајн и избор

Анализа узрока:

• Неусклађеност између избора пумпе и стварних услова рада: Називни проток и висина пумпе не одговарају тачно стварним системским захтевима, на пример, изабрана пумпа има претерано мали проток или недовољну висину да превазиђе отпор система. Ово обично произилази из одступања у прорачуну отпора система у почетној фази пројектовања или неуспеха да се избор пумпе подеси на време када се стварни услови рада промене.
• Дефекти у дизајну система цевовода: Фактори као што су предугачак усисни цевовод, мали пречник цеви, превелика колена и велики отпор вентила значајно ће повећати отпор система, узрокујући да стварна радна тачка пумпе одступи од зоне високе ефикасности и тако доведе до пада брзине протока.

Дијагноза и решења:

• Верификујте пројектоване параметре и криве перформанси: Прерачунајте прецизно висину система и захтеве за брзином протока и пажљиво их упоредите са кривом перформанси пумпе да бисте обезбедили да пумпа ради стабилно у зони високе ефикасности. Ако је потребно, одлучно размислите о замени пумпе оном која је погоднија за тренутне услове рада.
• Оптимизујте распоред система цевовода: Спроведите свеобухватну инспекцију и оптимизацију усисних и испусних цевовода, минимизирајте непотребна колена и вентиле и осигурајте да пречник цеви испуњава оптималне захтеве за транспорт течности, чиме се ефикасно смањује отпор цевовода.

2. Проблеми са инсталацијом и пуштањем у рад: Кључне тачке за решавање проблема на лицу места

Анализа узрока:

• Цурење ваздуха на усисном цевоводу и бази вентила: Ово је уобичајен и кључни узрок недовољне брзине протока. Лоше заптивање усисног цевовода или базе вентила ће довести до тога да ваздух непрекидно улази у комору пумпе, изазива кавитацију и озбиљно ослаби капацитет упијања воде и брзину протока пумпе. Обавезно је прегледати усисну цев и базу вентила како бисте осигурали да нема цурења ваздуха.
• Зачепљење ножног вентила или усисног филтера: Ножни вентил се не отвара у потпуности или је усисни филтер озбиљно зачепљен остацима (као што су седимент, влакна, итд.), што ће узроковати нагло повећање усисног отпора и спречити пумпу да увуче довољно течности.
• Нетачан смер ротације мотора: Неисправно ожичење мотора може довести до ротације радног кола пумпе у обрнутом смеру. У овом случају, иако пумпа ради, тешко може да генерише ефективни проток или је проток изузетно низак.
• Лоше поравнање између пумпе и мотора: Лоша прецизност поравнања спојнице ће изазвати абнормалне вибрације пумпне јединице, убрзати хабање лежајева и заптивки, и на тај начин утицати на ефикасност рада и стабилност протока пумпе.

Дијагноза и решења:

• Спроведите строгу инспекцију непропусности усисног цевовода: Извршите ригорозни тест непропусности усисног цевовода и свих прикључних места и поправите све тачке цурења ваздуха на време. Уверите се да су сви прикључци поуздано причвршћени, посебно спој између усисне цеви и базе вентила.
• Редовно чистите ножни вентил и филтер: Успоставите систем за редовну инспекцију и чишћење ножног вентила и усисног филтера како бисте били сигурни да су увек неометани и избегли накупљање отпадака.
• Потврдите тачан смер ротације мотора: Покретањем мотора пажљиво пратите да ли је смер ротације пумпе у складу са смером означеним стрелицом јасно означеном на телу пумпе. Ако се пронађе недоследност, одмах подесите ожичење мотора.
• Извршите прецизну калибрацију поравнања: Користите професионалне алате за поравнање (као што су ласерски инструменти за поравнање) да бисте извршили високо прецизно поравнање пумпе и мотора, суштински смањујући вибрације и хабање компоненти.

3. Неправилан рад и оптимизација брзине ротације

Анализа узрока:

• Неадекватно пуњење пумпе: Ако ваздух у комори пумпе и усисном цевоводу није потпуно исцрпљен пре покретања, пумпа неће нормално да апсорбује воду или ће проток бити озбиљно недовољан.
• Недовољна брзина ротације узрокована ниским напоном система: Нестабилан или континуирано низак напон напајања директно ће узроковати пад брзине ротације мотора, чиме се значајно смањују перформансе пумпе (укључујући брзину протока и висину). Недовољна брзина ротације је важан узрок недовољне брзине протока за хоризонталне вишестепене центрифугалне пумпе.
• Недовољно отварање излазног вентила: Након покретања пумпе, ако излазни вентил није потпуно отворен, излазни проток ће бити вештачки ограничен.
• Кавитација: Тешки услови усисавања (као што је претерано велико усисно подизање, висок отпор усисног цевовода, превисока температура течности) доводе до тога да притисак на улазу пумпе буде нижи од притиска испаравања течности, стварајући велики број мехурића и изазивајући кавитацију. Кавитација ће узроковати оштар пад протока, праћен ненормалном буком и насилним вибрацијама.

Дијагноза и решења:

• Извршите темељно испуштање ваздуха и операције пумпања пумпе: Пре сваког пуштања у рад, уверите се да су комора пумпе и усисни цевовод потпуно напуњени течношћу и да је сав преостали ваздух потпуно испуштен.
• Прегледајте и стабилизујте напон напајања: Редовно проверавајте напон напајања да бисте били сигурни да је стабилан и да испуњава захтеве за номинални напон мотора. Ако је потребно, размислите о инсталирању стабилизатора напона да бисте ефикасно повећали брзину ротације вишестепене пумпе.
• Проверите отварање излазног вентила: Уверите се да је излазни вентил потпуно отворен и подесите га на оптимални радни отвор у складу са стварним захтевима процеса.
• Побољшајте услове усисавања и дубину уласка воде: Повећање дубине улаза воде у хоризонталну вишестепену центрифугалну пумпу може ефикасно повећати усисни притисак пумпе, чиме се решава проблем протока изазван недовољним притиском воде. Истовремено, усисно подизање треба смањити што је више могуће, смањити отпор усисног цевовода и избегавати транспорт прегрејане течности. Ако је потребно, размислите о инсталирању пумпе за повишење притиска или оптимизацији дизајна усисног цевовода.

4. Неодговарајуће одржавање и хабање компоненти: благовремена замена делова који се троше

Анализа узрока:

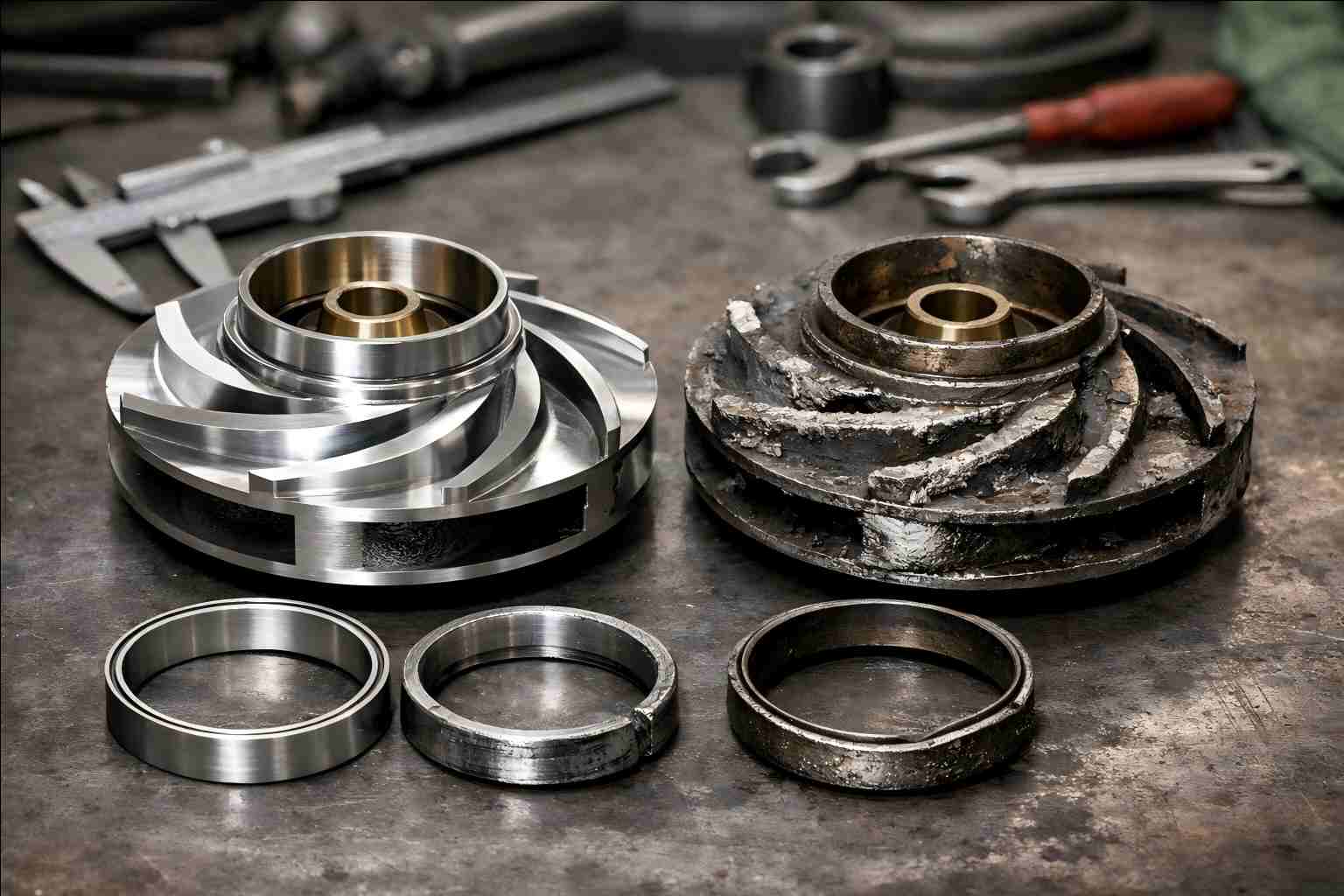

• Истрошеност или оштећење радног кола: Током дуготрајног рада, радно коло може бити оштећено услед корозије, хабања или заглављивања због крхотина, а канал протока радног кола може бити деформисан, што озбиљно утиче на радни капацитет пумпе и доводи до значајног пада брзине протока.
• Унутрашње цурење узроковано хабањем заптивног прстена: Размак између заптивног прстена и радног кола се повећава са временом употребе, што доводи до повећања повратног тока течности унутар пумпе, оштрог смањења запреминске ефикасности, а самим тим и смањења ефективне брзине протока.
• Хабање лежаја: Хабање лежаја ће повећати трење између ротора и статора, смањити механичку ефикасност пумпе и чак може изазвати вибрације и цурење заптивке вратила, што индиректно утиче на брзину протока.
• Цурење заптивки или механичких заптивки: Истрошеност или неправилна уградња заптивки (као што су заптивке или механичке заптивке) ће изазвати цурење течности, што не само да утиче на нормалан рад пумпе већ може довести и до недовољне брзине протока.

Дијагноза и решења:

• Редовно проверавајте и мењајте радно коло: Успоставите систем за редовну проверу стања радног кола, благовремено очистите остатке и поправите или замените истрошене и оштећене импелере. Код пумпи које су дуго коришћене, истрошене импелере треба благовремено заменити.
• Замените заптивни прстен на време: Редовно проверавајте зазор заптивног прстена и замените га новим одмах када се пронађе превелики зазор како бисте осигурали да је зазор унутар дозвољеног опсега дизајна и одржали волуметријску ефикасност пумпе. Перформансе неких заптивних прстенова ће се смањити након дуготрајне употребе, тако да их морамо благовремено заменити.
• Прегледајте и замените лежајеве: Редовно проверавајте стање подмазивања и степен истрошености лежајева и благовремено замените оштећене лежајеве како бисте обезбедили несметан и ефикасан рад пумпе.
• Прегледајте и замените заптивке: Редовно проверавајте хабање и цурење заптивки или механичких заптивки и прилагодите их или замените по потреби како бисте спречили да цурење течности утиче на перформансе пумпе.

Закључак

Решавање проблема недовољног протока хоризонталне вишестепене центрифугалне пумпе није тешко; кључ је тачно идентификовати основни узрок. Запамтите нашу мнемонику: „Спречите цурење ваздуха и проверите ножни вентил, очистите остатке и одчепите цевоводе, стабилизујте напон да бисте осигурали брзину ротације, замените делове на време да бисте елиминисали хабање“.

Повећањем дубине улаза воде за подизање притиска воде, обезбеђивањем стабилног напона за одржавање велике брзине ротације и одлучном заменом застарелих заптивних прстенова и радних кола, не само да можете брзо да вратите номинални проток пумпе, већ и да продужите радни век опреме и смањите потрошњу енергије у раду.

Ако вам је потребан водич за замену заптивног прстена одређеног модела хоризонталне вишестепене пумпе, решења за нестабилни напон или професионалну подршку за избор и прорачун, слободно нас контактирајте. Наша заједничка тежња је да учинимо да свака кап воде ефикасно течеТеффико.
