АПИ 610 служи као основни општи стандард за хоризонталне центрифугалне пумпе у петрохемијској, нафтно-гасној и хемијској индустрији. Овај стандард класификује индустријске центрифугалне пумпе у три основне конфигурације: ОХ надземне пумпе, ББ пумпе између лежајева и ВС вертикалне висеће пумпе. Са годинама дубинског истраживања и развоја и стручности у производњи пумпи усклађених са АПИ 610, Теффико испоручује високо поуздана решења за транспорт течности за различите индустрије кроз стандардизовани структурални дизајн и богато искуство у прилагођавању захтевним условима рада.

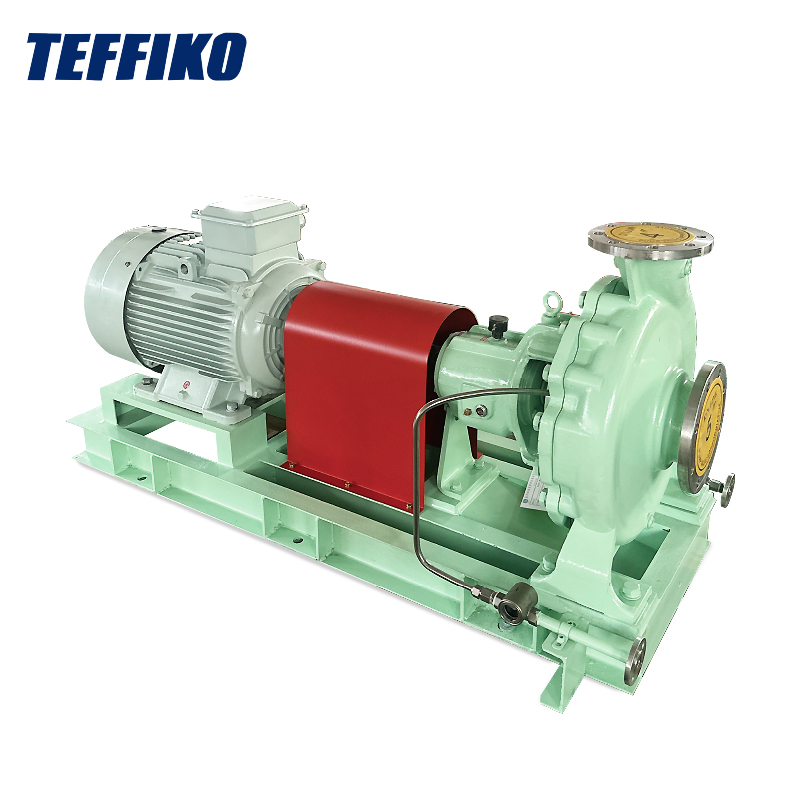

ОХ (надлежна пумпа):Радно коло је монтирано на крају осовине пумпе, конзолно изван кућишта лежаја. Склоп лежаја је потпуно изолован од процесне течности. То је уобичајени лагани хоризонтални тип пумпе.

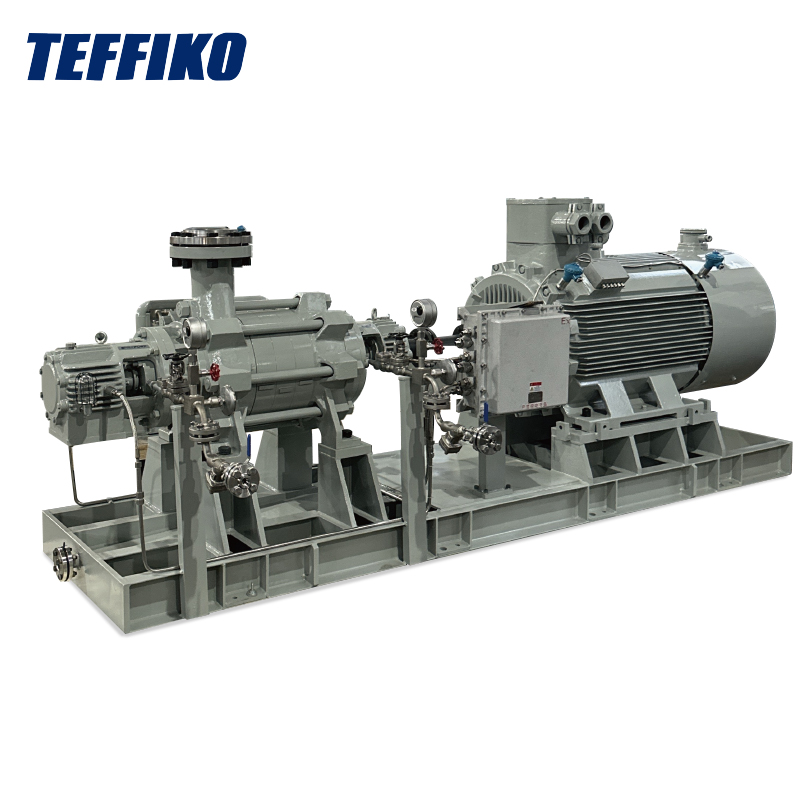

ББ (пумпа између лежајева):Радно коло је распоређено између два сета лежајева са симетричном носећом структуром, која у великој мери побољшава равнотежу ротора и укупну крутост потпоре за захтевне услове рада.
ВС (вертикална висећа пумпа):Осовина пумпе и радно коло су вертикално обешени и уроњени у транспортовани флуид. Углавном се примењује у сценаријима вертикалног транспорта у дубокој води и у резервоарима и неће бити детаљно разматран у овом документу.
Компактна укупна структура са малим отиском, погодна за пројекте са ограниченим простором; једноставне операције одржавања; погодан преглед и замена механичких заптивки и радних кола, што значајно смањује време застоја; погодан за услове стабилног притиска и умереног хидрауличког оптерећења, и показује одличну прилагодљивост за послове комуналних услуга.
Ограничен надвишеном структуром, велики ризик од угиба вратила се јавља у условима великог пречника радног кола и високог притиска, што може лако изазвати претеране вибрације. Није погодан за континуалне и тешке производне системе са високим протоком, високом температуром и високим притиском. Одликује га кратак радни век и брзо хабање заптивки у дуготрајним тешким условима рада.
Комунални транспорт воде у постројењу, дозирање хемијских реагенса, пренос лаких угљоводоника, транспорт помоћног процеса-течности и други некритични, повремени или послови са малим оптерећењем.
Симетрични дизајн носача ротора омогућава снажну прилагодљивост оптерећења и изузетно високу стабилност осовине; способан за дуготрајан рад у условима високе температуре и високог притиска са малим динамичким оптерећењем осовине; избалансиране силе ротора ефикасно смањују вибрације опреме и аксијални потисак, пружајући далеко бољу оперативну стабилност у поређењу са ОХ пумпама.
Већа тежина опреме, већи отисак и захтеви за робусним и чврстим темељима опреме; софистициране и сложене структуре, посебно за вишестепене ББ пумпе; гломазне процедуре растављања и одржавања са великим оптерећењем одржавања и строгим захтевима за прецизност поравнања током инсталације.
Цевоводни транспорт нафте и гаса на велике удаљености, системи за убризгавање воде у нафтна поља, циркулација рафинеријске амин-течности, високотемпературно испуштање на дну торња, притисак напојне воде за котао и друге критичне обавезе у континуираној производњи.
Да би се олакшало брзо разликовање хардверских конфигурација, разлика у перформансама и раду-одржавању између два типа пумпи, следећа комплетна табела поређења према стандарду АПИ 610 покрива параметре за избор језгра:
| Цомпарисон Итем | ОХ надземна пумпа | ББ Пумпа између лежајева |
|---|---|---|
| Метод подршке осовини | Једнокраки носач | Симетрична подршка са двоструким лежајем |
| Фоотпринт анд Фоундатион | Компактна величина са једноставном основом | Велика величина захтева ојачану основу |
| Капацитет управљања притиском | Погодно за умерени притисак | Погодно за висок / ултра-висок притисак |
| Капацитет протока | Низак до средњи проток | Средњи до високи проток са јаком толеранцијом оптерећења |
| Једноставност одржавања | Једноставна структура са практичним одржавањем | Комплексна структура са опсежним процедурама одржавања |
| Аксијално оптерећење и деформација | Долази до отклона осовине; умерена стабилност | Балансирана оптерећења без значајних деформација |
| Перформансе динамике ротора | Ограничена маргина крутости са релативно малом брзином ротације | Довољна крутост, ниске вибрације и висока стабилност |
| Беаринг Типе | Куглични / ваљкасти лежајеви против трења | Потисни лежајеви чаура / нагибне плочице |
| Конфигурација заптивача | Конвенционалне механичке заптивке са једним/двоструким кертриџом | Заптивке под високим притиском у равни / тандем |
| Често коришћени материјали | 316 нерђајући челик, дуплекс нерђајући челик | Хромирани челик, Инцонел, Хастеллои |
За пројекте који теже јефтином, практичном раду и одржавању са ограниченим простором, под средњим до ниским притиском, малим до средњим протоком помоћних комуналних услуга, преферирају се ОХ надземне пумпе. За критичне јединице за континуирану производњу које су подвргнуте условима високе температуре, високог притиска и високог протока са строгим захтевима за стабилност опреме, ниску стопу отказа и дуг радни век, морају се усвојити ББ пумпе између лежајева. Стварни избор пумпе захтева свеобухватну процену параметара као што су средња корозивност, вискозитет и фреквенција старт-стоп да би се уравнотежила поузданост опреме и економичност пројекта.
