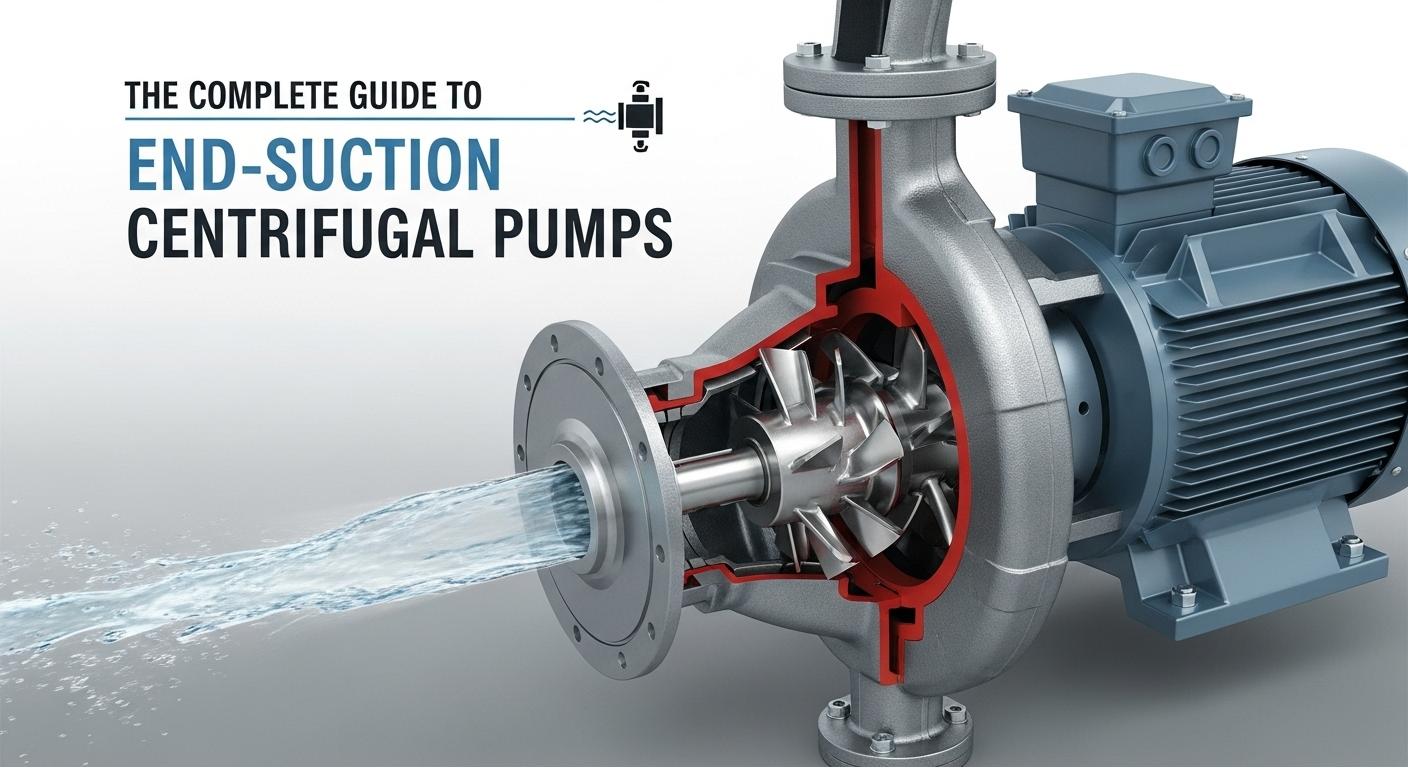

Комплетан водич за крајње усисне центрифугалне пумпе

И. Основно разумевање крајњих пумпи за крајње усисавање

Као кључна гранацентрифугалне пумпе, Централно центрифугалне пумпе постале су основне снаге за пренос течности у индустријској производњи и цивилним установама, захваљујући својој компактној структури и одличној ефикасности. Из средњег циркулације у фабричким радионицама и подршци притиском за снабдевање урбаним водом, у размену топлоте у ХВАЦ системима и преношењем воде за хитне случајеве, широко се користе у десетак области, попут петрохемијских и енергетских енергије, који се могу користити као критична и снага, служе се као критична опрема, служе се као критична опрема и стабилан рад различитих система.

ИИ. Структура и принцип рада крајњих центитуралних пумпи

1. Функционална анализа основних структурних компоненти

• Компоненте усисавања и пражњења: Усисна прирубница налази се на једном крају кућишта пумпе, усвајање дизајна уноса аксијалног воде за смањење отпорности на улазу течности; Прирубница за пражњење дистрибуира се на вертикалном углу од 90 ° до усисавања, олакшавајући распоред цевовода.
• Ротор и кућиште пумпе: Импелер је језгро преноса енергије, углавном затвореног дизајна (углавном од нерђајућег челика), који врши центрифугалну силу на течност кроз ротацију велике брзине; Кућиште пумпе у облику волуте претвара кинетичку енергију течности у енергију притиска да би се постигао пренос под притиском.
• Систем осовине и заптивање: СХАФТ СХАБТ Повезује ротор на мотор и преноси ротациону снагу; Механичке заптивене или пловилачке бртве спречавају цурење течности дуж осовине, осигуравајући оперативну непропусност.
• Подршка и погон: Носећи становништво подржава систем осовине за смањење ротационог трења; Мотор је углавном стандардни асинхрони мотор, покренут спојком или директном везом да се прилагоди различитим захтевима снаге.

2 Принцип са три степена рада

• Позорница усисавања: Када покреће мотор, он покреће ротор да се ротира, стварајући подручје ниског притиска у центру ротора. Течност улази у шупљину пумпе кроз усисни цевовод под атмосферским притиском.
• Фаза убрзања: Након што течност уђе у канале сечива ротора, креће се радијално споља под центрифугалном силом, са значајним повећањем брзине и кинетичке енергије.
• Фаза притиска и пражњења: Када течност велике брзине уђе у волуте, површина пресјека проточног канала постепено се шири, смањујући брзину протока и претварање кинетичке енергије у статички притисак. Коначно, течност се испоручује циљаном цевоводу путем прирубнице за пражњење.

ИИИ. Карактеристике перформанси крајње усисне центрифугалне пумпе

1. Интерпретација кључних параметара перформанси

Главни параметри перформанси перформанси крајњих центитуралних пумпи одређују њихове пријавне сценарије: опсег протока је обично 5-1000 м³ / х, састанка малог до средњих потреба за преносом средњег протока; Глава је углавном 10-200 м, погодна за ниске услове средње главе; Ефикасност може достићи 75% -90%, са значајним ефектима уштеде енергије; Нето позитивна усисна глава потребна (НПСХР) је мала, смањујући ограничења висине инсталације на усисно нафтовод.

2 Три основне предности

• Висока ефикасност и уштеда енергије: Оптимизирани хидраулички дизајн минимизира губитак конверзије енергије. Након што је хемијско предузеће заменило своје старе пумпе овим пумпама, једна јединица је сачувала преко 50.000 кВх електричне енергије годишње.
• Лако одржавање: Компоненте имају висок степен стандардизације. Замена механичких заптивача не захтева растављање целокупне пумпе, смањујући просечно време одржавања за 40% у поређењу са сличним пумпама.
• Широка прилагодљивост апликације: Заменом материјала ротора (нпр. Хастеллои, титан легура), може пренијети посебне медије као што су решења за киселине и канализација који садрже честице трагова.

ИВ. Одаберите кључеве тачке крајње усисне центрифугалне пумпе

1. Прелиминарни истраживачки параметар

Две димензије језгра морају да се разјасне:

• Средње карактеристике: Погодно за медије вискозности <200 ЦСТ и чврсти садржај ≤ 5%; Избор материјала треба да одговара корозивности медија.
• OУслови за перавање: Дизајнер протока, називна глава, средња температура и притисак система. Нарочито, нето позитивна усисна глава доступна (НПСХА) мора се израчунати како би се осигурала безбедносна маржа НПСХА> НПСХР + 0,5 м.

2 Демонтација процеса селекције

1. Одредите основне параметре: Означите проток (нормални / максимални радни услови) и главу (с обзиром на 10% -15% губитка цевовода) на основу процеса захтева.
2. Спецификације модела пумпе: Погледајте кривуљу перформанси пумпе и изаберите Моделе где оперативна тачка пада у оквиру ± 10% од најбоље тачке ефикасности (БЕП).
3. Потврдите мотор и прибор: Изаберите мотор заснован на напајању вратила (са 10% -15% маржа напајања), избора између отпорна на експлозију или обичне моторе; Ускладите прибор за цевовод као што су провери вентила и филтера.
4. Коначна верификација материјала: За корозивне медије, проверите да ли кућиште пумпе (нпр. 304 / 316Л нерђајући од нехрђајућег челика) и материјали за ротор испуњавају захтеве отпорности на корозију.

В. ПРИМЕНА ПОДРУЧЈА

1. Основни сценарији у индустријској производњи

• Хемијска индустрија: Трансфери органски растварачи као што су метанол и етилен гликол, или разблажене киселине / алкални решења; Потребне су кућишта пумпе направљене од материјала отпорних на корозију.
• Електроенергетска индустрија: Користи се за прорачунску циркулацију воде у испуњеној опреми и преносу суспензије у синусним системима; Објективи пумпе морају бити отпорни на високе температуре и отпорни на хабање.
• Прерада хране: Трансфери санитарне медије као што су воћни сок и млечни производи; мора да се придржава ФДА или 3А санитарних стандарда.

2 Кључне улоге у општинским и грађевинским секторима

• Урбано снабдевање водом: Крајње центрифугалне пумпе се користе у секундарним пумпним станицама које појачавају притисак да би се постигло водоснабдевање константног притиска за високе зграде, са флексибилним подешавањем протока.
• Третман канализације: Користи се за подизање канализације након решетка и повратка течности из резервоара за протеривање, погодан за услове са малим количином суспендованих чврстих материја.
• ХВАЦ: Служи као охлађена пумпа за циркулацију воде и хлађење воде како би се осигурала регулација температуре у великим зградама као што су тржни центри и хотели.

ВИ. Инсталација и пуштање у погон за крајње усисне центрифугалне пумпе

1. Припрема пре инсталације

Фондација мора бити равна и чврста, са довољним простором за одржавање резервисано; пречник усисне цевоводе не сме бити мањи од пречника уноса пумпе, са мање лактова и вентила за избегавање кавитације; Цевовод за пражњење мора бити опремљен мјерачима под притиском и провери вентиле за спречавање воденог чекића.

2 Кодирање кључних тачака

• Цевовод: Подигните тест под притиском након инсталације да бисте осигурали да се не пропуштање на цевовода; Проверите да ли је усклађивање одступања спојнице, са радијалним и аксијалним одступањима ≤ 0,1 мм.
• Тест без оптерећења и учитавања: Покрените без оптерећења 10-15 минута, провера температуре лежаја (≤ 75 ℃) и вибрације (≤ 4,5 мм / с); Током теста оптерећења, подесите вентиле постепено и забележите да ли је проток и глава задовољавају дизајнери.

ВИИ. Одржавање и решавање проблема са прекидам централних центитуралних пумпи

1. Даили Цхецклист за одржавање

• Дневна инспекција: Проверите температуру лежаја, цурење заптивача (капање ≤ 10 капи / минут је нормално) и притисак улаз / излаза.
• Седмично одржавање: Напуните маст за лежајеве (углавном маст на бази литијума) и чисту прашину на површини кућишта пумпе.
• Квартални преглед: Проверите ношење ротора, измерите пумпну осовину крајње игру и калибрирајте тачност мерача под притиском и протоком.

2 Заједничке грешке и решења

• Недовољан проток: Заједнички узроци укључују блокиране усисне цевоводе, истрошене затребе и ниску брзину мотора; Решења су за чишћење филтера, замењују импелере и проверите фреквенцију мотора.
• Прегрејани лежајеви: Углавном узроковано недовољним / погоршаним мастима или великом одступањем усклађивања; Напуните / замените маст и поново калибрирајте спојницу.
• Снажно цурење бртве: Углавном узроковани истрошеним заптивачима, снимцима савијених пумпи или нечистоће у медијуму; Решите заменом заптивача, поправку осовине пумпе и инсталирање цевовода филтера.

ВИИИ. Спецификације безбедности за крајње центрифугалне пумпе

1. Безбедносна инспекција пре покретања

Потврдите да су тело и цевоводи за пумпу чврсто повезани, без лабавих сидрених вијака; Проверите да ли је ожичење мотора тачно и уземљење је поуздано; Затворите цевоводни вентил за пражњење, отворите усисни цевовод и осигурајте да се шупљина пумпе буде испуњена течношћу.

2 Надгледање безбедности током рада

Строго је забрањено растављање било које компоненте док пумпа ради како би се избегла повреда од избацивања течности високог притиска; уско надгледати температуру мотора и без лежаја - ако прелазе оцене вредности или ненормалне буке / вибрације, зауставите пумпу одмах за инспекцију; забранити дугорочни рад у условима испод 30% од називног протока да се спречи прегревање течности унутар пумпе.

3. Руковање безбедности након искључивања

Прво затворите цевовод за пражњење, а затим прекините моторну снагу; Ако пребаците високу температуру или корозивне медије, испружите цевоводе како бисте спречили преостале медије кристализирање или кородање тела пумпе; Након искључивања зими, исушите течност у шупљину и цевоводима да бисте избегли смрзавање и пуцање компоненти.

ИКС. Поређење између крајњих центитуралних пумпи и других врста пумпи

1. Поређење са вертикалним центрифугалним пумпама

Крајње усисне центрифугалне пумпе заузимају веће подручје, али лакше је инсталирати и одржавати; Вертикалне центрифугалне пумпе заузимају мање простора, погодне за сценарије ограничених простора, али захтијевају растављање цевовода током одржавања, што резултира већим трошковима одржавања. Обоје су погодни за ниске услове средње главе, а крајње центрифугалне пумпе имају бољу ефикасност у малим до средњим проточним сценаријима.

2 Поређење са позитивним пумпама за расељавање

Позитивне пумпе за расељавање (нпр. Зупчане пумпе, дијафрагмене пумпе) су погодне за високу вискозност, услове високог притиска, али имају уски распон прилагођавања протока; Енд-усисивне центрифугалне пумпе су погодне за ниско вискозност, ниским условима под средњом притиском, са флексибилним подешавањем протока и високу ефикасност. Енд-усисивне центрифугалне пумпе имају већу економичност приликом преноса медија са ниским вискозностима као што су чиста вода и растварачи.

Кс. ТРЕНДОВИ РАЗВОЈА КРАТКЕ ЦЕНТРИФУГАЛНЕ ПУМПЕ

1. Инноватион за материјал и дизајн

Усвојити керамичке наопаке и композитне облоге пумпе за побољшање отпорности на хабање и отпорност на корозију; Оптимизирајте хидрауличке моделе и дизајн ефикаснијим каналима протока кроз симулацију ЦФД-а да бисте додатно смањили потрошњу енергије.

2 Примена интелигентних система праћења

Интегришите сензоре вибрације, сензори за температуру и паметни бројила електричне енергије да бисте постигли даљински надзор кроз иОТ платформе; Комбинујте АИ алгоритме за предвиђање грешака, пружајући рани упозорења за несумњиче и заптивача, на тај начин смањујући непланирано време застоја.

3. Промоција технологија уштеде енергије

Усклађивање фреквенцијских фреквенцијских фреквенција (ВФДС) да би се постигло прилагођавање прохладе, штеди 20% -30% више енергије од традиционалног подешавања усака; Промовисати сталне синхроне моторе магнет, који су 5% -8% ефикаснији од асинхроних мотора, помажући индустријском сектору да постигне "двоструко угљеник" циљеве.

КСИ. Често постављана питања (ФАК)

П: Шта може проузроковати прекид централне центрифугалне центе да нема излаз протока након покретања?

A: Главни узроци укључују унос ваздуха у пумпној шупљини због цурења ваздуха у усисном цевоводу, блокираним филтрима за усисавање, обрнута ротарија ротора (потребан је да пребаците низ фаза ожичења мотора), а шупљина пумпе није испуњена течношћу (потребно је да се пумпа пумпа.

П: Како проширити радни век пумпе крајње усисавања када преносе медијуме који садрже малу количину честица?

A: Можете користити полуотворени ротор да бисте избегли заглављење честица; Инсталирајте груби филтер у усисно цевовод (филтер мрежичка величина изабрана на основу величине честица); Користите необрезе од материјала отпорних на хабање као што су гвожђе високог хромима; Контролишите проток у најбољем опсегу ефикасности током рада да бисте смањили хабање ротора.

П: Шта треба учинити ако се тешка вибрација догоди током рада крајње усисне центрифугалне пумпе?

A: Прво зауставите пумпу за инспекцију. Уобичајени узроци укључују претерано одступање усклађивања спојнице, неуравнотежене ношење ротора, оштећене лежајеве и лабаве вијке сидра. Морате поново да калибрирате поравнање спојнице, замените истрошене подлога или лежајеве и затегните вијке сидра. Поново покрените пумпу тек након што се елиминише вибрација.

П: Зашто бирати Теффико?

A: Као италијански произвођач,Теффикоје водеће предузеће у глобалној индустрији индустријске пумпе, са 20 година искуства у истраживању и развој и производњи. Фокусира се на центрифугалне пумпе, вијне пумпе итд. И води у пољима као што су производња електричне енергије и петрохемикалије, пружајући прилагођена решења. Сви производи подвргнуте 100% тестирању и добивали су сертификате као што су ИСО 9000. Његова глобална продајна мрежа пружа подршку за избор и локални инвентар, што га чини одличним избором за набавку пумпе.

КСИИ. Сума

Закључно, крајње усисне центрифугалне пумпе показују одличне перформансе и свестраност у различитим индустријама. Њихове предности - као што су једноставан дизајн, лако одржавање и висока ефикасност - чине их популарним избором за апликације за пренос течности. Као италијанског произвођача центитуралне пумпе са преко 20 година искуства,ТеффикоЗалаже се пружању висококвалитетних пумпи које задовољавају ваше специфичне потребе, омогућавајући вам да доживите њену јединствену поузданост и изванредан квалитет.
