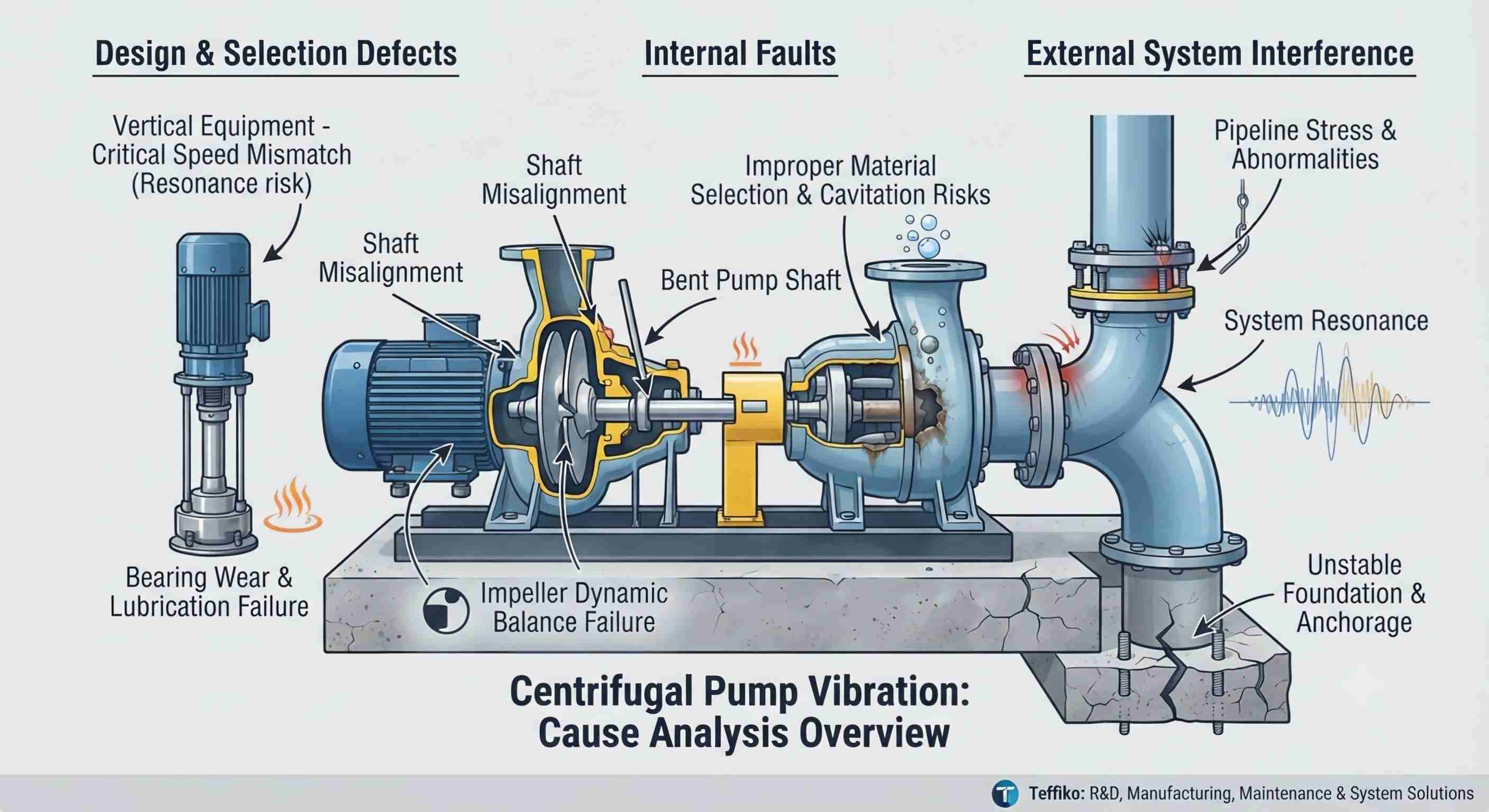

Центрифугалне пумпесу витални у индустријском транспорту течности, а благе вибрације су нормалне према АНСИ/ХИ 9.6.4. Међутим, прекомерне вибрације изазивају озбиљно хабање и повећане трошкове. Пошто су вибрације само симптом, оне обично потичу из три категорије које се преклапају: дефекти у дизајну/избору, унутрашње грешке и спољне сметње система. Овај рад анализира ове кључне узроке који ће водити инспекцију и одржавање опреме.
Такви кварови имају ниску стопу инциденције на лицу места, али су основни узрок проблема опреме који захтевају приоритетно испитивање, углавном као резултат неправилног дизајна, производње, избора материјала и избора модела.
Критична брзина се односи на теоријску брзину ротације која одговара инхерентној резонанцији опреме. Хоризонталне центрифугалне пумпе су оптимално пројектоване пре испоруке са критичном брзином већом од номиналне брзине како би се избегла резонанција. Међутим, вертикалне турбинске пумпе и друга вертикална опрема су склоне резонанцији током рада ако критична брзина није проверена у фази пројектовања. Поред тога, недостајући ослонци цевовода и поремећени радни услови вишепумних јединица ће променити инхерентну фреквенцију система и изазвати вибрације, што се може решити подешавањем радне брзине или реконструкцијом структуре опреме.
У складу са стандардом ИСО 1940/1, радна кола центрифугалне пумпе су обавезна да достигну прецизност динамичке равнотеже степена 6.3. Подстандардна фабричка калибрација, сечење након одржавања, дуготрајно стварање каменца и корозија, као и адхезија страних материја ће оштетити стање равнотеже. Периодична центрифугална сила настала током рада велике брзине изазива редовне вибрације, што захтева растављање и професионалну динамичку калибрацију баланса. У неколико случајева, неуравнотежена производња ротора мотора такође може изазвати вибрације, које се могу проверити у складу са НЕМА електричним стандардима.
Неусклађеност између тела пумпе и материјала радног кола и транспортованог медија ће изазвати ерозију и корозију, оштетити тачност компоненти и изазвати вибрације. У међувремену, неправилан избор опреме и недовољна нето позитивна усисна глава (НПСХ) довешће до озбиљне кавитације. Тренутни колапс мехурића у зони високог притиска ствара снажну силу удара, изазивајући озбиљне укупне вибрације пумпе. Континуирана кавитација ће такође истрошити радно коло и погоршати грешке.
Иако је толеранција појединачних компоненти у складу са индустријским спецификацијама, акумулација толеранције након склапања више делова ће вероватно изазвати вибрације. Поред тога, уобичајени проблеми као што су меко стопало, неуравнотежена спојница и лабави анкер завртњи након нове инсталације или одржавања ће довести до неуједначеног напрезања опреме и континуираних вибрација.
Унутрашњи кварови су најчешћи подстицаји вибрација на лицу места, узроковани абнормалностима у компонентама пумпе и мотора са стабилним и поновљивим карактеристикама квара, који служе као фокус свакодневног одржавања.
Оффсет склоп спојнице, радни померај и нестандардно одржавање пумпи и мотора ће узроковати неусклађеност осовине, генерисање радијалне ударне силе током рада и изазивање вибрација. Калибрација мора стриктно да прати стандарде дизајна произвођача пумпе. Поред тога, савијање вратила пумпе узроковано преоптерећењем опреме, високотемпературном деформацијом и спољним ударом доводи до ексцентрицитета ротора и значајно појачава амплитуду вибрација.
Лежајеви су основне компоненте роторског система. Недовољно, покварено или неусклађено уље за подмазивање и контаминација нечистоћама ће повећати радно трење и изазвати високофреквентне вибрације. У међувремену, дуготрајан рад лежаја доводи до хабања од замора, љуштења стазе и превеликог зазора. Ако се лежајеви не замене на време, стално ће се погоршавати вибрације, па чак и доћи до блокирања лежаја и гашења опреме.
Обрнута ротација пумпе узрокована неправилним ожичењем мотора ће пореметити хидрауличне услове и изазвати вибрације. Делимична или потпуна блокада радног кола доводи до неуједначеног транспорта медија и абнормалног оптерећења, праћеног вибрацијама и флуктуацијом струје. Деформација вратила пумпе узрокује неједнако оптерећење лежајева и седишта вентила, стварајући дугорочне скривене опасности од вибрација.
Подаци о раду и одржавању на терену показују да већина вибрација центрифугалне пумпе потиче од проблема са спољним системом, који су веома прикривени и лако се погрешно процењују као инхерентни кварови опреме.
Затезни и екструзиони напон који се стварају принудним спајањем цевовода делују на интерфејс пумпе, узрокујући деформацију пумпе и померање осовине. Недостајући ослонци цевовода, лабаве вешалице и неразуман распоред доводе до подрхтавања цевовода, а вибрације које се преносе на пумпу изазивају укупне вибрације јединице. У међувремену, повећана сопствена тежина цевовода испуњених водом лако ствара додатни стрес и изазива континуиране вибрације.
Лабави анкер вијци, напукнут основни бетон, неравномерно нивелисање темеља и нестандардно фуговање узрокују мекане дефекте стопала, што доводи до неуједначеног напрезања потпоре и оперативног подрхтавања пумпе. Штавише, вибрације формирају зачарани круг који континуирано погоршава оштећења темеља, која се често јављају у новоинсталираној опреми или опреми након одржавања.
Цео систем пумпи и цевовода има природну фреквенцију. Резонанција настаје када се фреквенција вибрација у раду пумпе преклапа са природном фреквенцијом система, појачавајући благе вибрације и узрокујући оштећење замора компоненти и озбиљне укупне вибрације. Овај проблем се може избећи оптимизацијом структуре цевовода и подешавањем распореда система.
Укратко,центрифугална пумпавибрације су узроковане суперпозицијом дизајна и избора, унутрашњих компоненти и спољашњих фактора система, међу којима су напрезање цевовода и нестандардна инсталација темеља уобичајени подстицаји на лицу места. Мала вибрација је нормална појава, али прекомерне вибрације угрожавају радни век опреме и безбедност производње.
Ефикасна контрола вибрација и стабилан и ефикасан рад пумпе могу се остварити кроз стандардизован избор и инсталацију, редовно одржавање, оптимизован распоред цевовода и избегавање резонанце.
