Шта је вишестепена центрифугална пумпа?

Популарно објашњење вишестепених центрифугалних пумпи

Многи људи проналазе термин "вишестепена центрифугална пумпа"компликовано, али се може једноставно сажети у једну реченицу: Вишестепена центрифугална пумпа интегрише две или више центрифугалних пумпи са истом функцијом. У погледу структуре канала флуида, испусни отвор за медијум првог степена је повезан са улазом другог степена, а испусни отвор за медијум другог степена је повезан са улазом трећег степена.

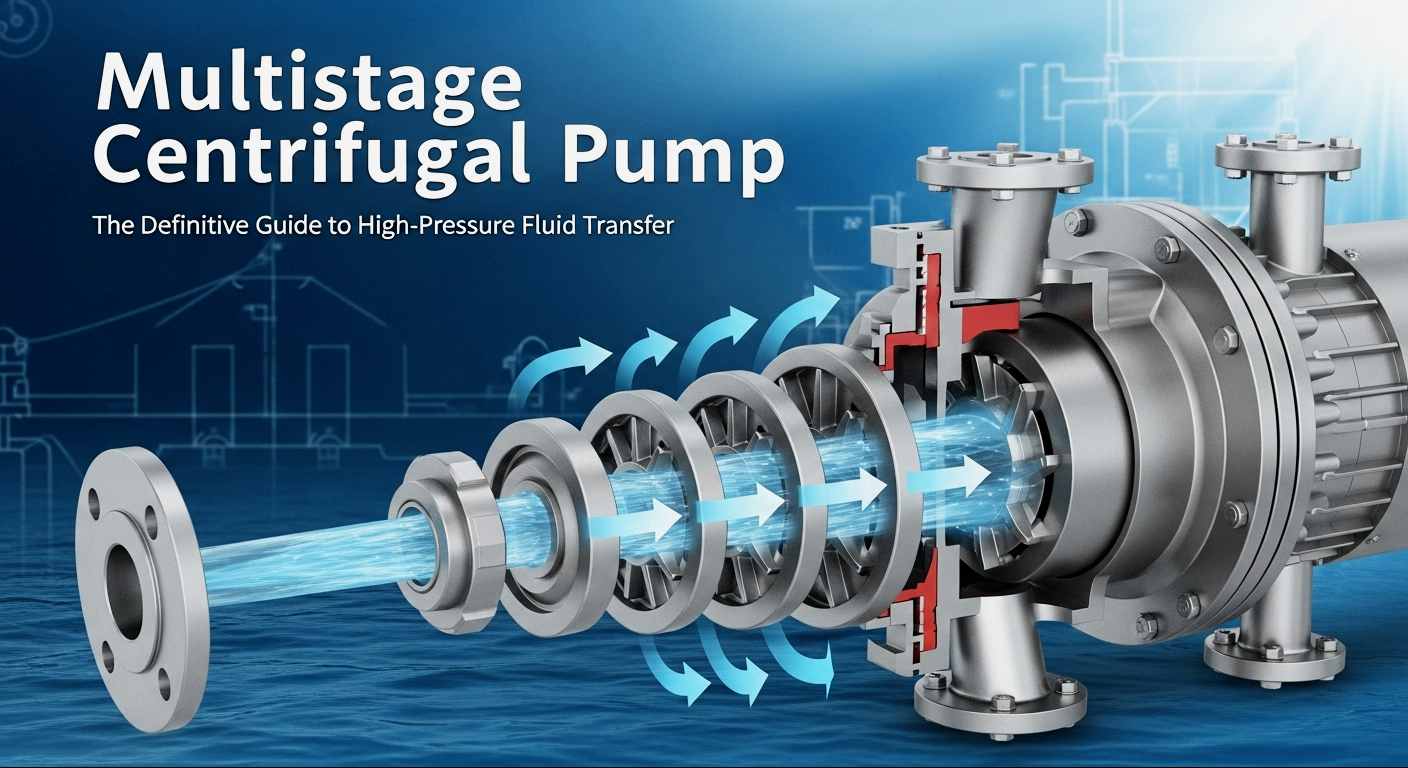

Како вишестепена центрифугална пумпа постиже транспорт високог напона?

Основна логика вишестепених центрифугалних пумпи за транспорт високог напона лежи у принципу „суперпозиције притиска“, а њихов радни процес се може поделити на три кључна корака:

1. Након што течност уђе у тело пумпе кроз усисни цевовод, узастопно је под притиском у серији вишеструким радним колима које покреће мотор.
2. Радно коло првог степена предаје почетну енергију притиска течности кроз центрифугалну силу, а наредне фазе импелера континуирано постављају притисак на постојећу основу под вођством лопатица.
3. Течност се испушта под високим притиском, довршавајући транспорт високом главом.

Анализа структуре језгра вишестепених центрифугалних пумпи

Да бисмо разумели механизам рада вишестепених центрифугалних пумпи, неопходно је разумети њихову језгру. У поређењу са једностепеним центрифугалним пумпама, вишестепене центрифугалне пумпе имају сложенију структуру, али се њихове основне компоненте могу категорисати у пет главних типова, од којих свака има кључну улогу:

• Радно коло: Језгро вишестепене центрифугалне пумпе, обично има затворени дизајн радног кола. Више радних кола су коаксијално повезани у серију на вратилу пумпе, а материјал се бира према медијуму који се транспортује.
• Осовина пумпе: Компонента преноса која повезује мотор и радна кола, која захтева високу чврстоћу и отпорност на хабање да би сви импелери радили синхроно током велике брзине ротације, избегавајући ексцентрицитет или лом.
• Водића лопатица: Инсталирана на излазу сваке фазе радног кола, његова функција је да претвори течност велике брзине коју баца радно коло у енергију притиска и глатко води течност у следећу фазу радног кола, смањујући губитак енергије.
• Тело пумпе (такође названо Волуте): Подељено на сегментни тип и хоризонтално подељени тип. Петрохемијска индустрија углавном користи сегментна тела пумпи, која се лако растављају и одржавају и могу да издрже удар високог притиска.
• Заптивни уређај: Користи се за спречавање цурења течности, обично укључујући механичке заптивке и заптивке за паковање. За услове рада при високим температурама и високим притиском, двострани механички заптивач + систем за испирање је такође опремљен како би се обезбедио сигуран рад.

Ове компоненте раде заједно да формирају вишестепену центрифугалну пумпу. Основни принцип његовог структуралног дизајна је да се минимизира губитак енергије и побољша оперативна ефикасност уз обезбеђивање излазног високог притиска.

Који су основни параметри вишестепених центрифугалних пумпи?

Приликом одабира и употребе вишестепених центрифугалних пумпи треба обратити пажњу на четири основна параметра, који директно одређују да ли се опрема може прилагодити условима рада:

1. Брзина протока

Такође познат као померање, односи се на количину течности коју пумпа испушта у јединици времена, укључујући запремински проток и масовни проток.

• Запремински проток:Запремина течности коју пумпа испушта у јединици времена, генерално се означава са К. Уобичајене јединице укључују Л/с (литара у секунди), м³/с (кубних метара у секунди) или м³/х (кубних метара по сату).
• Масени проток:Маса течности коју пумпа испушта у јединици времена, генерално се означава са Г. Уобичајене јединице укључују кг/с (килограми у секунди), кг/х (килограми на сат), т/д (тоне дневно) итд.

2. Глава

Повећање енергије јединичне масе течности од улаза пумпе до излаза пумпе назива се глава пумпе, што је ефективна енергија добијена јединичном масом течности кроз пумпу, такође позната као укупна глава пумпе, која се обично означава са Х. У Међународном систему јединица (СИ), јединица главе Х је Ј/кг, али се обично изражава висином њеног енергетског стуба течности (м), што представља више енергије у стубу течности (м).

3. Брзина ротације

Односи се на брзину ротације вратила пумпе, са јединицом р/мин (окрети у минути). Што је већа брзина ротације, већа је центрифугална сила коју импелер делује на течност. Међутим, претерано велика брзина ротације ће повећати хабање опреме. Генерално, брзина ротације индустријских вишестепених центрифугалних пумпи је 1450р/мин или 2900р/мин.

4. Ефикасност

Односи се на однос ефективне снаге пумпе и снаге осовине, што је важан индикатор за мерење потрошње енергије. Висококвалитетне вишестепене центрифугалне пумпе могу постићи ефикасност од 75% -90%. Приликом избора, приоритет треба дати високоефикасној опреми, која може значајно смањити оперативне трошкове.

Поред тога, за посебне потребе петрохемијске индустрије, треба узети у обзир и помоћне параметре као што су средња температура (неки радни услови морају да издрже температуре изнад 200°Ц), средњи вискозитет (параметри треба да се подесе приликом транспорта вискозних медија као што је сирова нафта) и отпорност на корозију (одабир материјала према карактеристикама медија) да би се обезбедио стабилан рад опреме.

Савети за избегавање замки за избор вишестепене центрифугалне пумпе

Избор вишестепених центрифугалних пумпи директно утиче на радни век опреме и трошкове рада. Нарочито у сложеним радним условима као што је петрохемијска индустрија, неправилан избор може лако довести до честих кварова, велике потрошње енергије, па чак и безбедносних незгода. Савладајте следећих пет савета који ће вам помоћи да тачно изаберете, а да не закорачите у замке:

1. Појасните основне услове за рад: Разуме физичка својства транспортованог течног медијума (густина, вискозитет, притисак засићене паре, корозија, итд.), услове распореда цевовода система уређаја, услове рада (радна температура, притисак унутар опреме са обе стране улаза и излаза пумпе, капацитет обраде итд.) и положај пре-инсталације пумпе. Израчунајте параметре као што су проток пумпе, висина и нето позитивна усисна висина (НПСХ).
2. Одредите тип пумпе: На основу распореда уређаја, услова терена, услова нивоа воде и радних услова, одредите да ли ћете изабрати вертикалну, хоризонталну или другу врсту пумпе.
3. Фокус на ефикасност и потрошњу енергије: Одаберите опрему са равном кривом ефикасности како бисте осигурали да се ефикасност може одржавати на високом нивоу у стварном опсегу радног протока, што може уштедети много трошкова електричне енергије за дугорочну употребу. Истовремено, изаберите снагу мотора да бисте избегли преоптерећење или подоптерећење мотора.
4. Одабрати моделе специфичне за индустрију: Петрохемијска индустрија има посебне стандарде и треба изабрати опрему која испуњава стандард АПИ 610 (центрифугалне пумпе за индустрију нафте и природног гаса). Такве пумпе су подвргнуте ригорозном тестирању, могу се прилагодити корозији, високој температури и високом притиску хемијских медија и имају већу поузданост.

Закључак

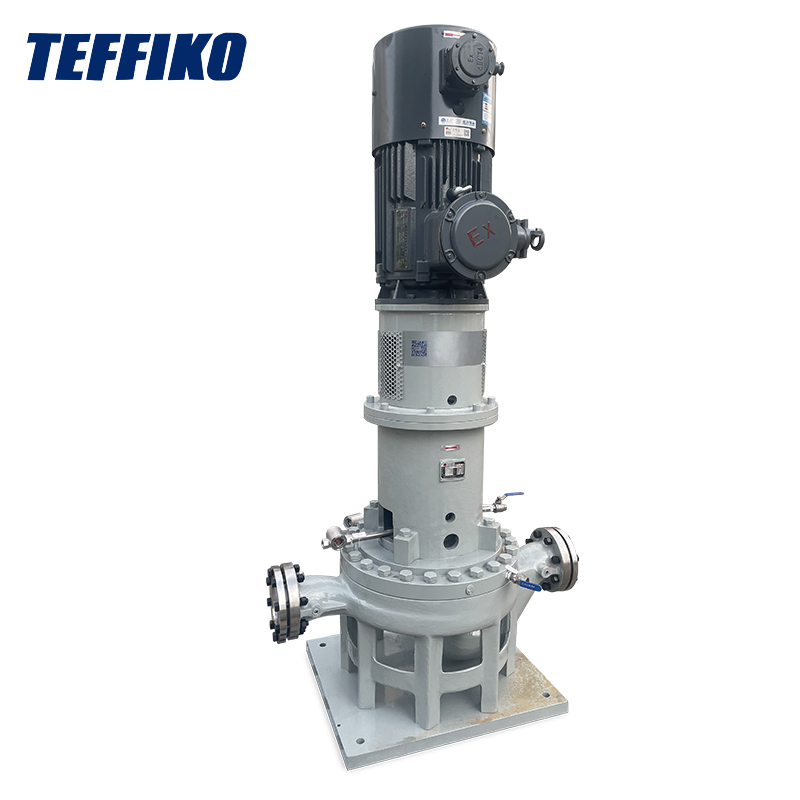

Уз јединствену предност вишестепеног притиска, вишестепене центрифугалне пумпе играју незаменљиву улогу у петрохемији, енергетици, грађевинарству и другим пољима. Компанија Теффико се увек фокусирала на истраживање и развој и производњу висококвалитетних вишестепених центрифугалних пумпи, усредсређених на захтеве радних услова. Наши производи су стриктно у складу са индустријским високим стандардима као што је АПИ 610, интегришући основне предности високе ефикасности, уштеде енергије, отпорности на корозију и стабилности. Погодни су за сложена индустријска окружења као што су висока температура, висок притисак и јака корозија, пружајући прилагођена решења за транспорт под високим притиском за глобалне купце.

За више детаља о производу или прилагођене понуде, посетите нашу званичну веб страницуввв.теффико.цомили нас контактирајте путем е-поштесалес@теффико.цом.
