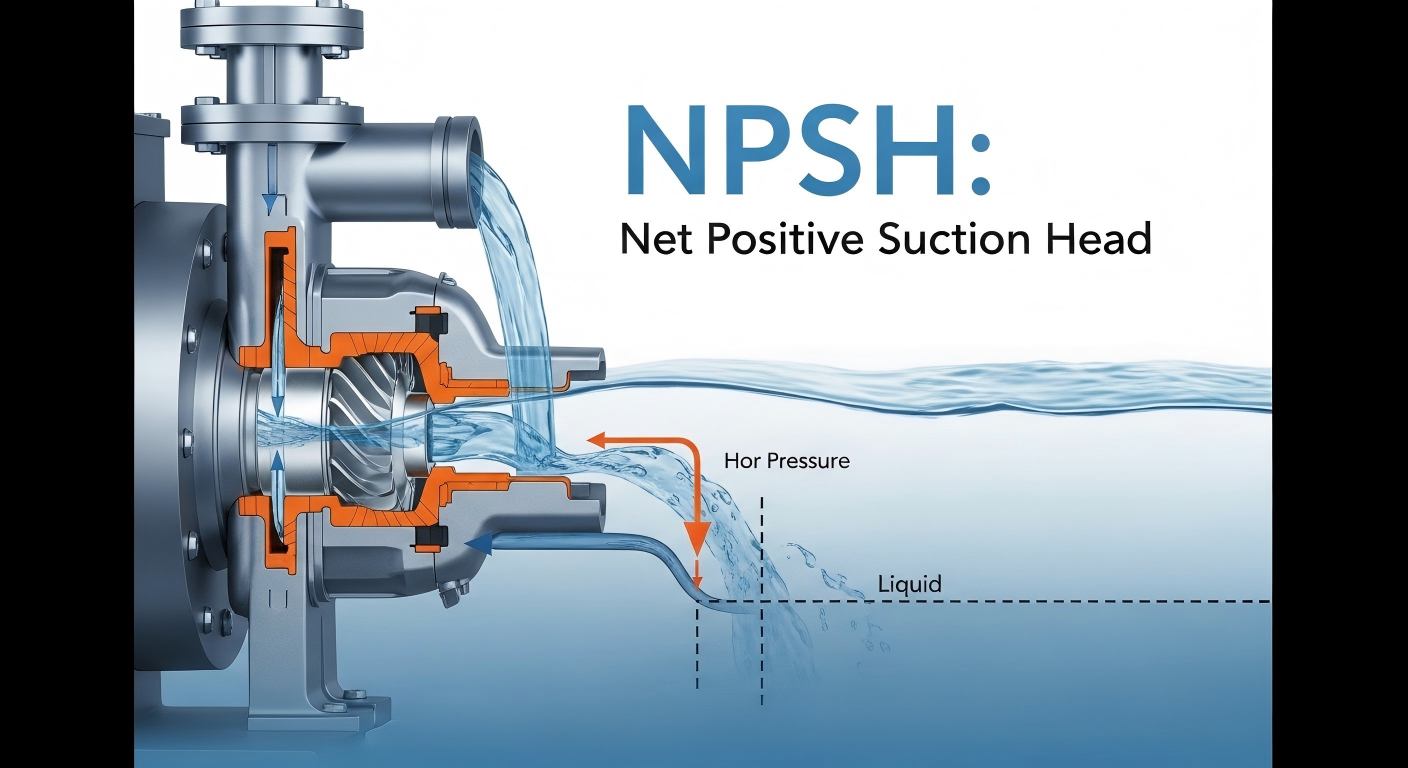

Ако радите или дизајнирате ацентрифугална пумпасистема, НПСХ (Нет Поситиве Суцтион Хеад) је термин који једноставно не можете избећи. То није само физички параметар, већ критична линија раздвајања која одређује да ли ће ваша пумпа радити без проблема деценијама или ће бити укинута због кавитације за само неколико месеци.
НПСХ се односи на ефективни вишак енергије притиска који заправо поседује течност на улазу центрифугалне пумпе. Његова основна функција је да превазиђе отпор протока и спречи испаравање течности, а обично се мери у метрима воденог стуба (м) или стопама стуба течности (фт).
Када је центрифугална пумпа у раду, на улазу радног кола формира се зона ниског притиска због протока течности великом брзином. Ако притисак овде падне испод притиска засићене паре течности, течност ће тренутно испарити, стварајући велики број мехурића паре. Како мехурићи теку са течношћу у зону високог притиска радног кола, они се колабирају и брзо имплодирају. Овај феномен је познат као кавитација – најразорнији начин квара центрифугалних пумпи. Постојање НПСХ је да држи доњу линију притиска и спречи појаву кавитације.
Збуњивање ова два концепта је узрок број један погрешног одабира на инжењерским сајтовима и Гоогле претрагама. Да би се осигурала сигурност пумпе, њихов однос мора бити јасно схваћен.
Колико енергије систем заправо може да обезбеди?
НПСХА је у потпуности одређена вашим условима инсталације и нема никакве везе са марком пумпе. То зависи од следећих фактора:
Колико енергије сама пумпа троши?
НПСХР је инхерентна карактеристика пумпе, коју је одредио произвођач кроз ригорозно тестирање и означена на кривој перформанси пумпе. Представља потрошњу енергије потребну да течност тече од улаза пумпе до тачке минималног притиска унутар радног кола.

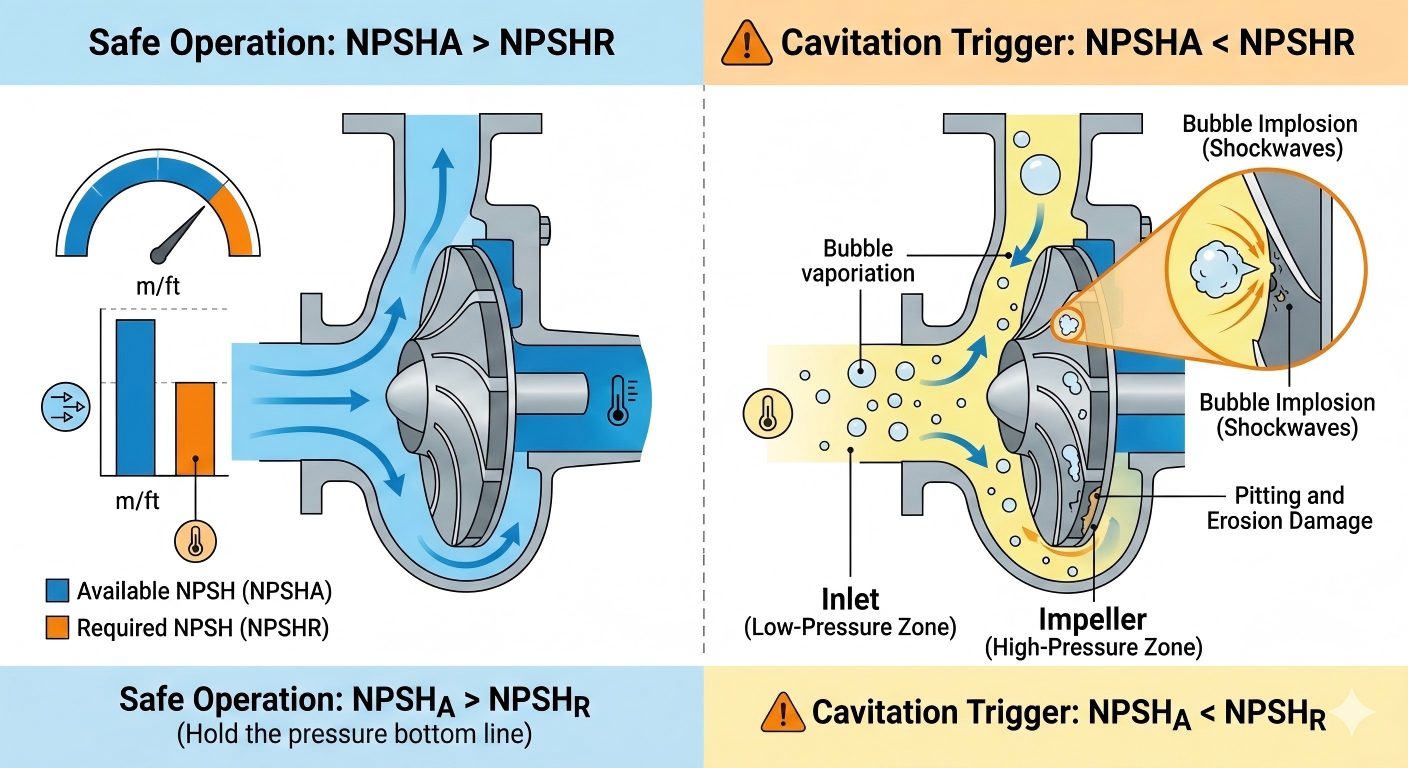

Када је НПСХа < НПСХР, улазни притисак пумпе је нижи од притиска паре течности, а кавитација се јавља у фазама, што на крају доводи до неповратног оштећења опреме.
| Врста опасности | Специфичне манифестације | Обим утицаја |
|---|---|---|
| Оштећење компоненти | Удубљења и шупљине на радним колима и кућиштима пумпе, замор метала и перфорација, смањена чврстоћа конструкције | Компоненте језгра протока, директно скраћују радни век пумпе |
| Деградација перформанси | Значајан пад протока и напона, оштро смањење хидрауличке ефикасности, абнормално повећање потрошње енергије | Укупна ефикасност пумпног система, неиспуњавање захтева процеса |
| Ненормална бука и вибрације | Тело пумпе емитује јединствену абнормалну буку попут „котрљања шљунка“ или „удара од мермера“, уз јаку вибрацију | Помоћне компоненте као што су лежајеви, спојнице и заптивке, изазивају секундарне кварове |
| Отказивање печата | Повећане вибрације и флуктуације температуре доводе до наглог смањења радног века механичких заптивача (нпр. РС60А еластомерни мех заптивке са једном опругом) | Цурење заптивке вратила, средње изливање, повећане потенцијалне опасности по безбедност |
| Озбиљно гашење | Локално прегревање изазива брзо испаравање течности, што на крају доводи до застоја пумпе и прегоревања мотора | Расход целокупне опреме, застоји у производњи и економски губици |
У условима рада на лицу места, НПСХа се може подесити кроз оптимизацију система. Основни правци оптимизације су следећи, који се могу применити према стварним сценаријима:
Шта је нето позитивна усисна глава (НПСХ)? То је линија раздвајања између ефикасног рада и катастрофалног квара.
Немојте чекати да чујете звук "пумпања камења" да бисте предузели акцију.Теффикоје посвећен томе да вам пружи флуидна решења која не само да испуњавају стандарде већ и превазилазе очекивања. Од тачне анализе радних услова до одличне производње пумпи, ми интегришемо врхунску потрагу за НПСХ у сваки део опреме, обезбеђујући да ваш систем функционише ефикасно у тишини и без проблема са кавитацијом.
