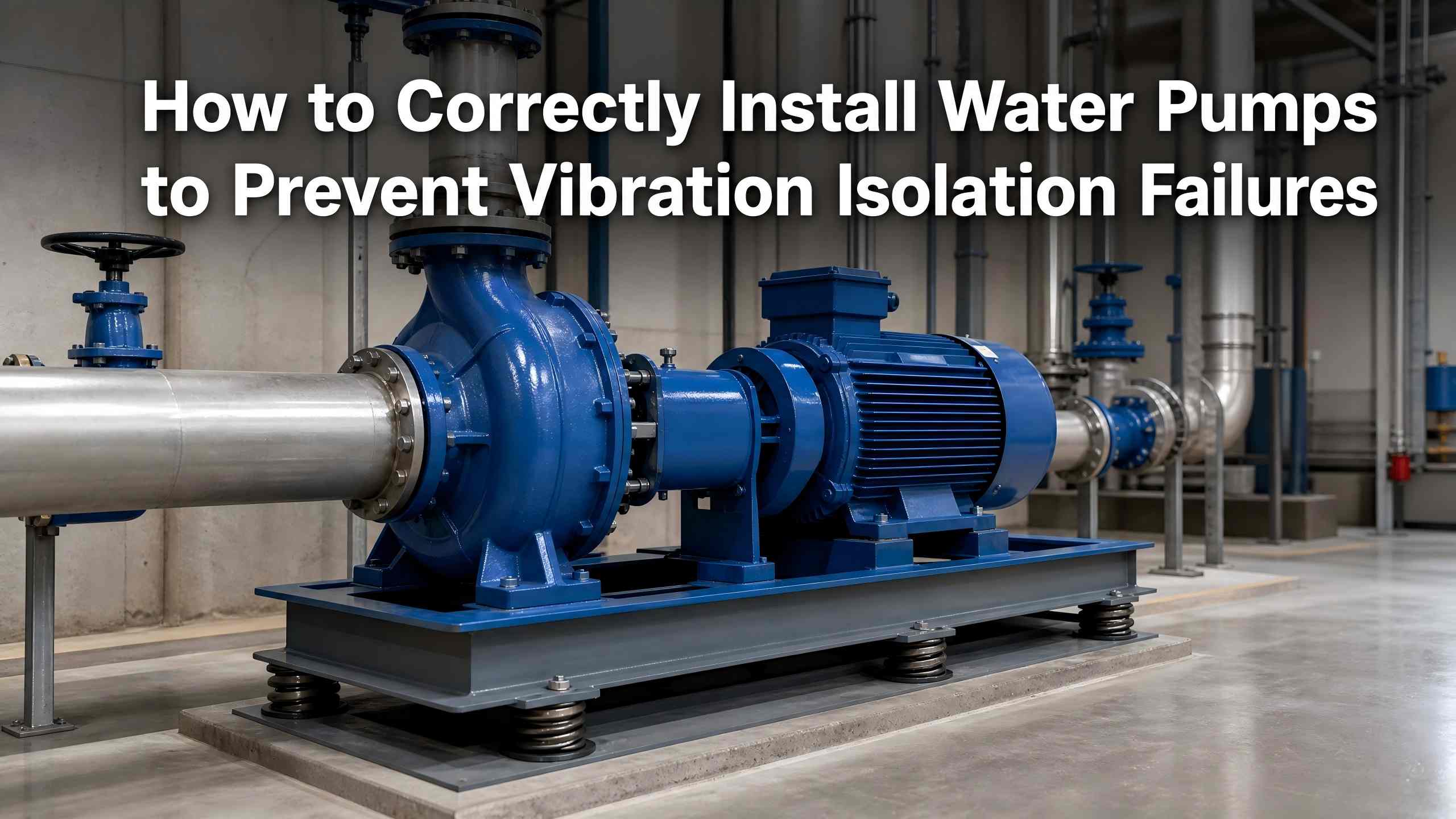

Пумпа за водувибрације, бука, подрхтавање цевовода и резонанција зграде су углавном узроковани нестандардном инсталацијом и кваром на изолацији вибрација. Изолација вибрација је основни процес инсталације, а не опциони корак смањења буке. Стандардна инсталација ефикасно блокира пренос вибрација између пумпи, цевовода и грађевинских конструкција, избегавајући пуцање цевовода и структурну резонанцију, продужавајући радни век пумпе и обезбеђујући стабилан рад система водоснабдевања.
Овај чланак сумира стандардизоване праксе уградње вибрационе изолације пумпи за воду, које покривају конструкцију темеља, распоред компоненти за изолацију вибрација, третман и прихватање цевовода, применљиве на већину центрифугалних и циркулационих пумпи.
Механичке вибрације радапумпе за водује неизбежна. Већина грешака у изолацији потиче од пет типичних грешака при инсталацији:
- Чврста веза: Потпуно фиксне базе пумпе, темељи и цевоводи елиминишу простор за пуферовање вибрација и изазивају општу резонанцију.
- Нестандардизована инсталација изолатора: Асиметричан распоред и неуједначена компресијска деформација доводе до локалног тврдог контакта и лоших перформанси изолације.
- Напон затезања цевовода: Круте цевоводне везе повлаче јединицу пумпе и појачавају радне вибрације да би покренуле секундарну резонанцију.
- Лоша конструкција темеља: Недовољна тежина, неравни или нестабилни темељи узрокују померање центра и континуирано подрхтавање.
- Ненормална употреба изолатора: Мешовите спецификације јастучића, прекомерни слојеви или корозивни контакт доводе до прераног квара компоненте.
Квалификована изолација вибрација се ослања на флексибилну изолацију, омогућавајући пумпној јединици да ради у еластично суспендованом стању са уједначеним напрезањем компоненти.
Квалификована основа је претпоставка ефикасне изолације вибрација.
Величина и тежина:Усвојите бетонске инерционе темеље или челичне базе са 1-2 пута већом тежином пумпне јединице. Подножје у потпуности покрива подножје пумпе са минималним маргинама од 100 мм са сваке стране. Подне пумпе захтевају дебље и теже темеље да би се смањила повратна информација о структурним вибрацијама.
Равност и снага:Чврстоћа бетона темеља треба да достигне Ц25 или више. Бетон за секундарно ињектирање мора бити јачи од основног бетона. Обезбедите равну површину без пукотина са резервисаним дренажним нагибима да бисте заштитили изолаторе од потапања у воду.
Правила за сидрене вијке:Вертикално уградите вијке са опружним подлошкама да бисте избегли отпуштање и нагиб. Никада немојте силом изобличити јединицу пумпе током фиксирања да бисте спречили високофреквентне вибрације.
Стандардни распоред изолатора директно одређује ефикасност изолације вибрација.
Општи изглед:Поставите све изолаторе симетрично дуж централне осе пумпе. Распореди у четири тачке прихватају униформан положај у смеру казаљке на сату или супротном. За ослонац у шест тачака, инсталирајте четири јастучића на угловима основе и два на дугим странама да бисте обезбедили доследну деформацију компресије. Ивице изолатора не смеју да прелазе опсег инерционог блока.
Хоризонтална инсталација пумпе:Користите гумене јастучиће или пригушне опруге. Није потребно везивање или чврста фиксација; сабијање сопствене тежине обезбеђује поуздано флексибилно пуферовање.
Вертикална инсталација пумпе:Опремите усидрене гумене изолаторе са челичним основама причвршћеним завртњима за опруге, а затим их причврстите за под да бисте елиминисали вертикално подрхтавање.
Вишеслојни склоп јастучића:Максимално пет слојева за недовољну једнослојну изолацију. Користите идентичне јастучиће одвојене поцинкованим челичним плочама од ≥4 мм (10 мм великих по страни) са распоређеним слојевима и лепком.
Инспекција и заштита:Проверите изглед компоненте и ограничења компресије пре инсталације. Држите изолаторе даље од киселина, алкалија и органских растварача како бисте спречили старење гуме.
Крути прикључци цевовода су главни узрок заосталих вибрација.
Инсталирајте гумене флексибилне спојеве на улазу и излазу пумпе да бисте прекинули пренос крутих вибрација.
Додајте заптивке за изолацију вибрација на носаче цевовода и вешалице и запечатите празнине које продиру у зид каменом вуном како бисте блокирали структурну проводљивост.
Поравнајте цевоводе природно без принудног чеоног споја да бисте избегли изолаторе који деформишу напрезање.
Проверите перформансе изолације пре званичног рада:
- Визуелна провера: Нема померања изолатора, деформације или корозије; ниво јединице квалификован.
- Ручна провера: Нема очигледног подрхтавања јединице или лабавих вијака.
- Тест без оптерећења: 3–5 минута стабилног рада без абнормалних вибрација или буке.
- Тест оптерећења: Нема подрхтавања цевовода или резонанције изградње под радним притиском.
- Асиметрично постављање изолатора изазива неуједначен напон и резонанцију
- Темељи са премалом тежином доводе до нестабилног рада
- Недостају флексибилни спојеви цевовода који изазивају секундарне вибрације
- Неосигурани анкер вијци који окидају помак јединице
- Чврста фиксација хоризонталних изолатора пумпи онемогућава пуферовање
- Нестандардна вишеслојна подлога смањује ефекат изолације
- Корозивни контакт који доводи до раног старења гуме
Ефикасна изолација вибрација пумпе зависи од стандардизоване флексибилне инсталације. Придржавајте се симетричног распореда изолатора, стабилне конструкције темеља и правила повезивања цевовода без напрезања. Стандардни рад елиминише проблеме са вибрацијама и резонанцом, обезбеђује дугорочну стабилност пумпе и смањује дневне трошкове одржавања.
-
