Центрифугална пумпа ОХ3: Најбољи избор за уске просторе

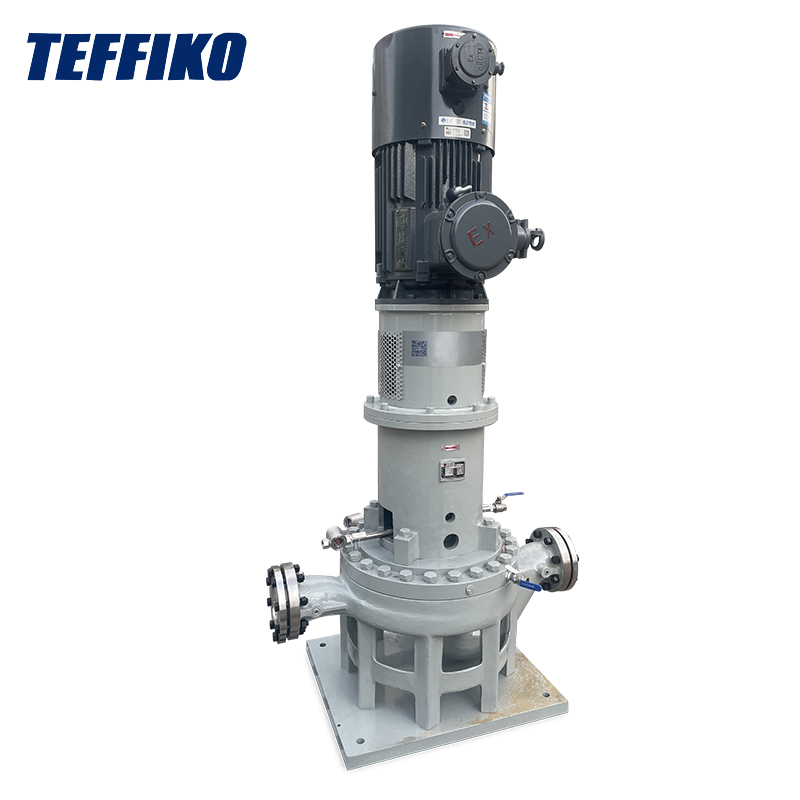

ТхеОХ3 центрифугална пумпаоставио је дубок утисак на мене — можете га приметити свуда, од регала за цеви рафинерија нафте и препуних палуба платформи на мору до система цевовода високог притиска у електранама. Оно што га издваја од осталих модела пумпи су његове поуздане и издржљиве карактеристике: вертикални дизајн који штеди простор, модуларна структура за једноставну монтажу и демонтажу и способност да издржи високе температуре, високе притиске и корозивне медије. Као да је посебно дизајниран да реши најчешће незгодне проблеме у индустријским окружењима. У наставку ћу разложити његове основне компоненте, стварни принцип рада и како се ови дизајни прилагођавају стварним фабричким радним условима.

И. Основне структурне компоненте

Перформансе ОХ3 нису празна прича - свака компонента је прецизно пројектована да циља индустријске болне тачке. Хајде да их рашчланимо један по један:

1.1 Вертикални модуларни носач лежаја

За разлику од хоризонталних пумпи као што је ОХ1, које интегришу кућиште лежаја са телом пумпе, ОХ3 усваја независни модуларни носач лежаја постављен вертикално изнад кућишта пумпе. Овај дизајн је револуционарни пробој за индустријске сценарије:

• Капацитет носивости највишег нивоа: Носач лежаја је направљен од ливеног гвожђа или нодуларног гвожђа за тешке услове рада, са минималном дебљином зида од 15 мм, у потпуности способан да издржи оптерећења млазнице специфицирана стандардом АПИ 610. Никада нисам видео да пати од неусклађености осовине услед топлотног ширења цевовода, контракције или вибрација — његова стабилност је изузетна.
• Одржавање без напора: У њему се налази „леђа уз леђа“ дворедни цилиндрични ваљкасти лежај постављен унутра, који може да издржи и радијалне и аксијалне силе. Што је најважније, нема потребе за растављањем улазних и излазних цевовода; потребно је само да уклоните носач лежаја са врха ради прегледа и поправке, што значајно смањује време застоја.

1.2 Једностепено радно коло и двоструко спирално кућиште

Комбинација радног кола и спирале је савршена комбинација, оптимизована помоћу рачунарске динамике флуида (ЦФД). Сви модели са пречником ≥ ДН80 стандардно се испоручују са дуплом спиралом — ова мала модификација удвостручује ефикасност и стабилност:

• Робусно и изузетно дизајнирано радно коло: Доступан од нерђајућег челика 316Л или Хастеллои, нуди одличну отпорност на корозију. Лопатице закривљене уназад минимизирају турбуленцију течности, што резултира изненађујуће високом ефикасношћу преноса енергије. Причвршћен је само на један крај осовине пумпе са сигурносном навртком и неће доживети аксијално померање током рада — посебно сам проверио током одржавања, и остаје чврсто на месту чак и при употреби високог интензитета.
• Двострука спирала решава кључну болну тачку: Обичне једноструке спирале стварају неуравнотежене радијалне силе у условима високог протока, које временом троше осовину и лежајеве. Међутим, дупла спирала ОХ3 дели течност на два пута кроз симетричне канале протока, надокнађујући 90% радијалних сила, значајно смањујући отклон осовине и хабање лежајева — из мог искуства, ово може продужити радни век пумпе за неколико година.

1.3 Систем заптивања у складу са АПИ 682

Цурење је фатална опасност при транспорту медија под високим притиском, токсичним или високотемпературним - али систем заптивања ОХ3 потпуно елиминише ову забринутост:

• Стабилна и поуздана основна конфигурација: Стандардно долази са механичким заптивачем на једном крају, са заптивним површинама од силицијум карбида и графита. Иако није фенси, сасвим је довољан за неопасне медије. Покренуо сам га непрекидно месецима без икаквих проблема са цурењем.
• Опција високо циљане надоградње: За транспорт токсичних или високо корозивних медија, може се надоградити на механичку заптивку са два краја са системом изолационе течности, контролишући цурење на ≤5мл/х — далеко ниже од прага од 20мл/х код традиционалних заптивача за паковање. Таква сигурносна граница је охрабрујућа при руковању опасним супстанцама.

1.4 Дизајн директног прикључка вертикалног цевовода

Дизајн "директне везе на цевовод" је спас за уске просторе и потребе за уштедом енергије. Улазне и излазне прирубнице су прецизно поравнате са средишњом линијом цевовода, елиминишући потребу за додатним монтажним основама, а предности су евидентне од првог дана употребе:

• Изванредна искоришћеност простора: Модел ДН200 има висину пумпе од само 1,0-1,5 метара, смањујући подни простор за 60% у поређењу са хоризонталним пумпама са истим протоком. Ова предност је кључна на платформама на мору или препуним рафинеријским регалима за цеви — може се инсталирати на локацијама недоступним другим моделима пумпи.
• Значајан ефекат уштеде енергије: Мање колена цевовода смањује губитак притиска, а дуготрајна употреба може смањити потрошњу енергије целог система за 5%-8%. Иако почетне уштеде нису значајне, оне се временом повећавају, што га чини пријатним изненађењем за менаџере фабрике фокусиране на трошкове.

ИИ. Детаљан принцип рада

У својој сржи, ОХ3 ради на основу центрифугалне силе, али свака карика транспорта течности је оптимизована да испуни захтеве високог притиска и високе стабилности. Разложићу га корак по корак једноставним језиком:

Корак 1: Усисавање течности

Течност улази у пумпу кроз директно прикључену улазну прирубницу. Прецизно поравнање између прирубнице и цевовода обезбеђује несметан проток течности (без неуредне турбуленције), а полирани унутрашњи зид улазног канала протока смањује отпор трења. Ово осигурава да течност равномерно тече до радног кола - приметио сам да ретко доживљава кавитацију, што је уобичајен проблем са јефтинијим пумпама.

Корак 2: Пренос енергије преко радног кола

Мотор покреће осовину пумпе да се окреће кроз флексибилну спојницу, што доводи до тога да радно коло ради великом брзином од 1450-2900 о/мин. Центрифугална сила гура течност од центра радног кола ка његовим ивицама, а како течност пролази кроз уназад закривљене лопатице, и брзина и притисак истовремено расту. Овај корак је кључна карика у претварању механичке енергије мотора у енергију флуида и кључна је за рад пумпе.

Корак 3: Конверзија притиска у двострукој волути

Течност велике брзине тада улази у двоструку волуту. Површина попречног пресека канала спиралног тока волуте се постепено шири, успоравајући течност и претварајући већину њене кинетичке енергије у статички притисак (процес који се назива "дифузија"). Симетрични дизајн обезбеђује уједначену расподелу притиска, компензујући радијалне силе и одржавајући осовину пумпе да се глатко ротира — чак и под пуним оптерећењем, нема колебања.

Корак 4: Заптивање и испуштање течности

Пре него што се испусти кроз излазну прирубницу, течност пролази кроз систем механичког заптивача. Под дејством опруге, стационарни и ротирајући заптивни прстенови се чврсто уклапају, формирајући чврсту баријеру. Чак и када транспортујем медије под високим притиском, никада нисам наишао на проблеме са цурењем. Коначно, флуид под притиском улази у низводни цевовод како би задовољио потребе наредних процеса.

Корак 5: Стабилна подршка лежајева и система вратила

Током рада пумпе, дворедни котрљајни лежајеви у модуларном носачу лежаја континуирано подржавају ротирајућу осовину пумпе, апсорбујући радијалне силе настале протоком течности и аксијалне силе настале потиском радног кола. Уграђени систем за подмазивање прскањем одржава лежајеве хладним — видео сам да ради на 425°Ц без прегревања. Поред тога, захтева минимално одржавање; потребно је само да проверите ниво мазива током рутинских прегледа.

ИИИ. Поређење са другим пумпама серије ОХ

Да бисмо интуитивно демонстрирали предности ОХ3, упоређујемо га са две друге уобичајене пумпе серије ОХ (ОХ1 и ОХ2) према стандарду АПИ 610:

Закључак

Из личног искуства, могу са сигурношћу да кажем да ОХ3 није само зрео производ који је у складу са стандардом АПИ 610, већ и одраз Теффико-овог дубоког разумевања индустријске поузданости и инжењерских детаља. Нема фенси или бескорисних карактеристика — свака компонента служи практичној сврси, ефикасно решавајући проблеме као што су уштеда простора, лако одржавање, отпорност на екстремне услове и спречавање цурења.

Додуше, то није најјефтинија опција на тржишту, и открио сам да је модуларни носач лежаја заиста мало тежак. Међутим, његова поузданост је више него довољна да надокнади почетне трошкове улагања. Теффико не продаје само опрему – они пружају професионалне савете за одабир и подршку током целог животног циклуса. Неколико пута сам консултовао њихов тим са питањима и увек добијао брзе одговоре. Овај модел сарадње омогућава фабрикама да раде континуирано и несметано.

За више решења и стварних случајева посетите званичну веб страницу:ввв.теффико.цом.
