Шта је ОХ1 пумпа?

Ако редовно радите са индустријским центрифугалним пумпама, вероватно сте наишли на модел "ОХ1" - и будимо искрени, заиста је лако мешати се са другим типовима. Многи инжењери знају да центрифугалне пумпе транспортују течности, али ако их питате шта чини ОХ1 пумпу јединственом? Већина њих ће се мучити да одговори. И немојте ме чак ни наводити да почнем са тимовима за набавку – неразумевање модела све осим што гарантује да ћете завршити са погрешном опремом. Али ево ствари: ОХ1 пумпе су радни коњи у индустријама као што су нафта, енергија и хемикалије. Они су класична надвишена пумпа према стандарду АПИ 610 (глобални код дизајна за центрифугалне пумпе), а када једном схватите основе, оне су заправо прилично једноставне. Дозволите ми да вас проведем кроз кључне детаље.

1. Прво, хајде да разјаснимо — шта је тачно „ОХ1“?

ОХ1 је специфичан тип „превесне центрифугалне пумпе“ дефинисан АПИ 610 стандардом. Хајде да раздвојимо ознаку: „ОХ“ означава „Оверхунг“ (то има смисла, зар не?), а „1“ означава да је једностепена пумпа са крајњим усисом. Јасно речено, ево шта то значи: радно коло (део који покреће течност) је фиксиран само на једној страни осовине пумпе, кућиште лежаја је интегрисано директно са телом пумпе, а лежајеви подржавају само један крај пумпе - отуда и назив "прекошени".

АПИ 610 категорише центрифугалне пумпе у главне групе: ОХ (прекошене), ББ (између лежаја), ВС (вертикално суспендоване) и још много тога. Унутар ОХ групе постоје подмодели као што су ОХ1, ОХ2 и ОХ3—сваки са својим карактеристикама. ОХ2 је двостепена надземна пумпа (идеална за апликације високог притиска), а ОХ3 додаје додатне компоненте за балансирање аксијалних сила. Али ОХ1? То је најједноставнији од гомиле. Нема фенси додатних функција—само фокус на апликације средње до ниске главе. Због тога је то најсвестранија надземна пумпа у већини индустријских окружења - нема потребе да превише компликујете ствари када не морате.

2. Дизајн одОХ1 Пумпе: 4 Практичне предности

Зашто се толико индустрија ослања на ОХ1 пумпе? Кључ лежи у њиховом дизајну, који решава проблеме из стварног света. Ево њихових најистакнутијих карактеристика:

• Компактна конструкција која штеди простор:Кућиште лежаја и тело пумпе су ливени као један комад, тако да нису потребни додатни ослонци. Видео сам то из прве руке: ОХ1 пумпа са истим протоком је лако 30% краћа од пумпе са двоструким усисом. Ово је спас у скученим просторима као што су петрохемијске фабрике или котларнице електрана, где је сваки центиметар битан. Нема потребе да преуредите цеви или проширите простор - само га убаците у њега.
• Поуздано заптивање, одлична превенција цурења:Цурење је велика главобоља, посебно када се рукује запаљивим медијима као што су сирова нафта или корозивне хемикалије. ОХ1 пумпе се стандардно испоручују са механичким заптивкама (неки модели се могу надоградити на двостране заптивке), а заптивке су обично направљене од силицијум карбида и графита – довољно чврсте да издрже високе температуре и хабање. У нормалном раду, цурење је мање од 5 милилитара на сат — далеко боље од старомодних заптивки за паковање. Једном сам радио са хемијском творницом која је прешла на ОХ1 пумпе, а њихова искључења због цурења су опала за скоро 80%.
• Лежајеви који не захтевају сталну пажњу:Они користе дворедне цилиндричне ваљкасте лежајеве, који чврсто држе осовину и подносе и радијалне и аксијалне силе. Осим тога, кућиште лежаја има уграђен систем за циркулацију уља за подмазивање, одржавајући ствари хладним кроз подмазивање прскањем. Обичне центрифугалне пумпе требају допуњавање уља свака 3 месеца, али ОХ1 пумпе? То можете продужити на 6-12 месеци. То значи мање искључења—лако 2 до 3 мање годишње. За фабрике које раде 24/7, ово је огроман подстицај продуктивности.
• Енергетска ефикасност:Радно коло има дизајн сечива закривљеног уназад, оптимизован од стране инжењера на основу механике флуида како би се минимизирала турбуленција унутар пумпе. Проточни канали пумпе су такође полирани да би се смањио отпор. Једном сам видео податке теста који показују да је ОХ1 пумпа 8–12% ефикаснија од обичне надвишене пумпе при истој брзини протока. Хајде да урадимо брзу калкулацију: ако премештате 100 кубних метара воде на сат, то је 20 кВх уштеђених дневно. Током годину дана, те уштеде представљају значајан износ.

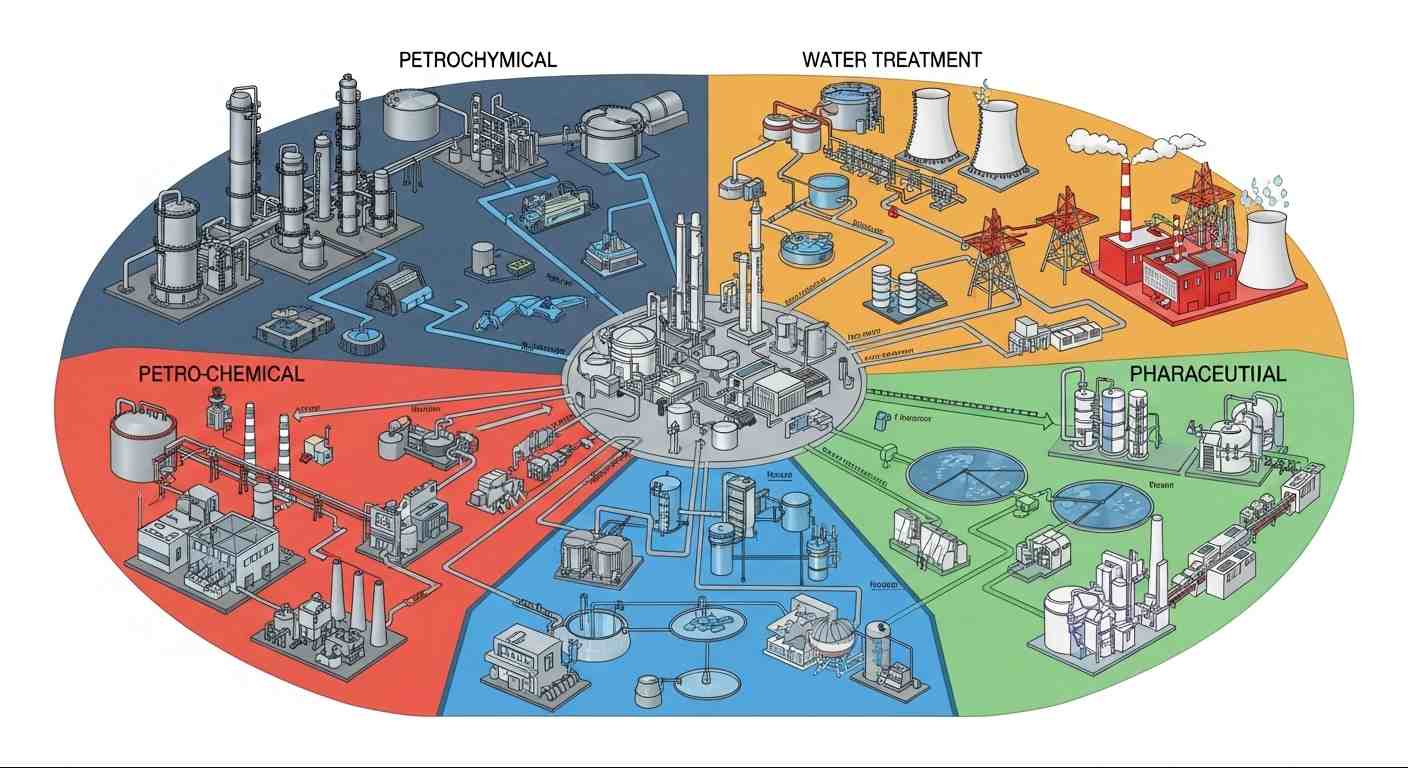

3. Где пронаћи ОХ1 пумпе: 4 кључне индустрије

Ова пумпа није само добро дизајнирана – она се такође савршено уклапа у специфичне радне услове. Ево његових најчешћих сценарија примене:

• Петрохемијска индустрија:Они су свуда у рафинеријама, углавном се користе за транспорт нисковискозних медија попут сирове нафте и бензина. Узмите, на пример, простор за складиштење сирове нафте: морате да преместите нафту до торња за дестилацију без цурења, а компактна величина пумпе ОХ1 савршено се уклапа између густих цевовода. Поред тога, његов проток је изузетно стабилан (са грешком мањом од 2%), тако да торањ за дестилацију никада не добија превише или премало хране — нема неочекиваних искључења.
• Електропривреда:Термоелектране и електране на биомасу користе ОХ1 пумпе за снабдевање водом котлова. Котловима је потребан сталан проток воде средњег притиска, а ОХ1 пумпе савршено задовољавају ову потребу. Једном сам радио са јединицом од 300 МВ која је имала две ОХ1 пумпе — једна у погону, друга у стању приправности. Они могу да издрже температуре до 180°Ц, а њихова ефикасност помаже у смањењу укупне потрошње енергије у постројењу.
• Индустрија за прераду воде:Комунална канализациона постројења и постројења за индустријске отпадне воде воле да их користе за транспорт чисте воде или канализације ниске концентрације. Тело пумпе је обично направљено од нерђајућег челика 304 или 316Л или ливеног гвожђа отпорног на корозију - тако да неће рђати од хемикалија у канализацији. А његов крајњи усисни дизајн је далеко мање вероватно да ће се зачепити него потопљене пумпе - никаква влакна се не омотавају око радног кола. Савршен је за мала и средња постројења за пречишћавање воде са капацитетом прераде од 50-500 кубних метара на сат.
• Фармацеутска индустрија:Овде су неопходне ОХ1 пумпе за храну. Они испуњавају ГМП (Гоод Мануфацтуринг Працтице) стандарде, са ултра глатким унутрашњим зидовима (храпавост Ра ≤ 0,8 μм) тако да се течни лекови неће залепити за њих. Заптивке су такође направљене од гуме за храну, тако да не долази до контаминације материјала. Видео сам их у лабораторијама за вакцине и фармацеутским фабрикама, које се углавном користе за мешање и транспорт течности у производним линијама.

4. Како одабрати праву ОХ1 пумпу: 5 савета који се не могу пропустити

Одабир ОХ1 пумпе није тежак - само пратите ових пет корака:

• Почните са течношћу која се транспортује:Ако рукујете медијима на високим температурама (као што је врело уље преко 120°Ц), изаберите модел са расхладним плаштом - у супротном, лежајеви ће прегорети. За медијуме високог вискозитета (као што је уље за подмазивање преко 50 цСт), изаберите модел са већим улазом радног кола – премали улаз ће довести до недовољног протока. За киселе медије (попут хлороводоничне киселине), прескочите обичан нерђајући челик и користите Хастеллои (легура отпорна на корозију). Једном сам видео да фабрика користи стандардну ОХ1 пумпу за киселину, и то је трајало само 6 недеља.
• Не штедите на брзини протока и маргинама главе:Никада не бирајте пумпу на основу ваших „тачних“ потреба за брзином протока—додајте маргину од 10%. На пример, ако треба да транспортујете 80 кубних метара на сат, изаберите модел са 90 кубних метара на сат. Што се тиче напона (излазног притиска пумпе), не заборавите да узмете у обзир отпор цевовода: ако премештате воду 15 метара високо кроз 100 метара цеви, биће вам потребна пумпа са главом од 25 метара (додатних 10 метара је да бисте превазишли отпор цевовода). Недовољна глава ће узроковати преоптерећење пумпе и брзо квар.
• Узмите у обзир инсталационо окружење:Ако инсталирате на отвореном, изаберите модел са кишним покривачем - вода која уђе у кућиште лежаја оштетиће лежајеве. За уске просторе (као што је просторија ширине 1 метар), одлучите се за хоризонтални модел са кратким вратилом - укупне дужине испод 1,2 метра. Ако постоји извор вибрација у близини (као што је компресор), додајте амортизер - вибрације оштећују заптивке брже од било чега другог.
• Енергетска ефикасност је важна:Пумпе са првокласном енергетском ефикасношћу штеде 15–20% више електричне енергије од оних са трећеразредном ефикасношћу. Ако радите 8 сати дневно, то је скоро 10.000 јуана годишње уштеде електричне енергије. Потрошити мало више унапред на модел високе ефикасности се дефинитивно исплати.
• Изаберите праву додатну опрему:За токсичне медије као што је метанол, надоградите на двостране заптивке плус систем заптивне течности—ово спречава цурење. Ако желите да даљински пратите статус опреме, инсталирајте сензоре вибрација и предајнике температуре. Када лежајеви почну да се троше, вредност вибрације ће достићи 4,5 мм/с, активирајући рано упозорење тако да се нећете суочити са изненадним кваровима.

5. Како одржавати ОХ1 пумпу: 3 једноставна савета (није потребан стручњак)

Многи људи се жале да је одржавање пумпе гњаважа, али ОХ1 пумпе су веома мале за одржавање - само урадите ове три ствари:

• Дневне провере (максимално 5 минута): Сваке недеље, осетите лежајеве—ако су преко 70°Ц, промените уље за подмазивање. Сваког месеца проверавајте заптивку—ако цурење прелази 10 милилитара, замените компоненте заптивке. Сваког квартала очистите улазни филтер—зачепљени филтери смањују проток. Не морате чак ни да растављате пумпу за ове задатке, штедећи половину времена у поређењу са одржавањем пумпе са двоструким усисом.
• Решавање проблема: Почните са основама: Смањен проток? Прво проверите улазну цев - зачепљење је обично кривац. Затим проверите радно коло — једностепене импелере је лако заменити. Повећана вибрација? Проверите зазор лежаја (замените лежајеве ако зазор прелази 0,1 мм) и осовину пумпе—једностепена вратила се могу исправити ако су савијена, за разлику од вишестепених вратила којима је потребна потпуна замена. Цурење заптивки? Проверите лице заптивке — огреботине се могу поправити брушењем, нема потребе да се мења цео склоп заптивке.
• Годишње дубинско одржавање: Једном годишње раставите кућиште лежаја и замените маст на бази литијума - немојте је препунити, само је напуните до 1/2 до 2/3 запремине кућишта лежаја (препуњење изазива прегревање). Затегните завртње који повезују тело пумпе са базом—лабави завртњи узрокују неусклађеност вратила пумпе. Нанесите слој епоксидне смоле на радно коло и заптите шупљину да бисте спречили рђу. Сви ови задаци се могу обавити на тлу - није потребна дизалица.

Закључак

На крају крајева, ОХ1 пумпа је само солидан, практичан алат. Она нема фенси карактеристике вишестепених пумпи, али се истиче у ономе за шта је дизајнирана - средње до ниске главе, стабилан проток и лако одржавање. За предузећа, то значи мање главобоље и ниже укупне трошкове поседовања током животног века опреме.

Ако сте још увек на огради – можда нисте сигурни који материјал је прави за вашу течност или како да интегришете пумпу у ваш постојећи систем – не брините. Наш тим уТеффикобави се овим стварима сваки дан. Без обзира да ли вам је потребна помоћ при избору, подршци за инсталацију или решавању проблема након инсталације, ми ћемо вас покрити. Нема потребе да погађате -само пружи руку.
