Прорачун геометријског усиса Хг центрифугалне пумпе: формуле, процедуре, случајеви и водич за избегавање замки

Прорачун геометријског усисног успона Хг од ацентрифугална пумпаје основна процедура у пројектовању инсталације пумпе. Он директно одређује да ли ће доћи до кавитације, да ли пумпа може стабилно да црпи воду и да ли може ефикасно да ради дуго времена. Многе грешке као што су недовољна излазна вода, јака бука и вибрације, оштећење радног кола и чести кварови опреме у суштини потичу од погрешних прорачуна геометријског усисног подизања Хг или превелике висине уградње.

И. Шта јеЦентрифугал ПумпГеометријско усисно подизање Хг?

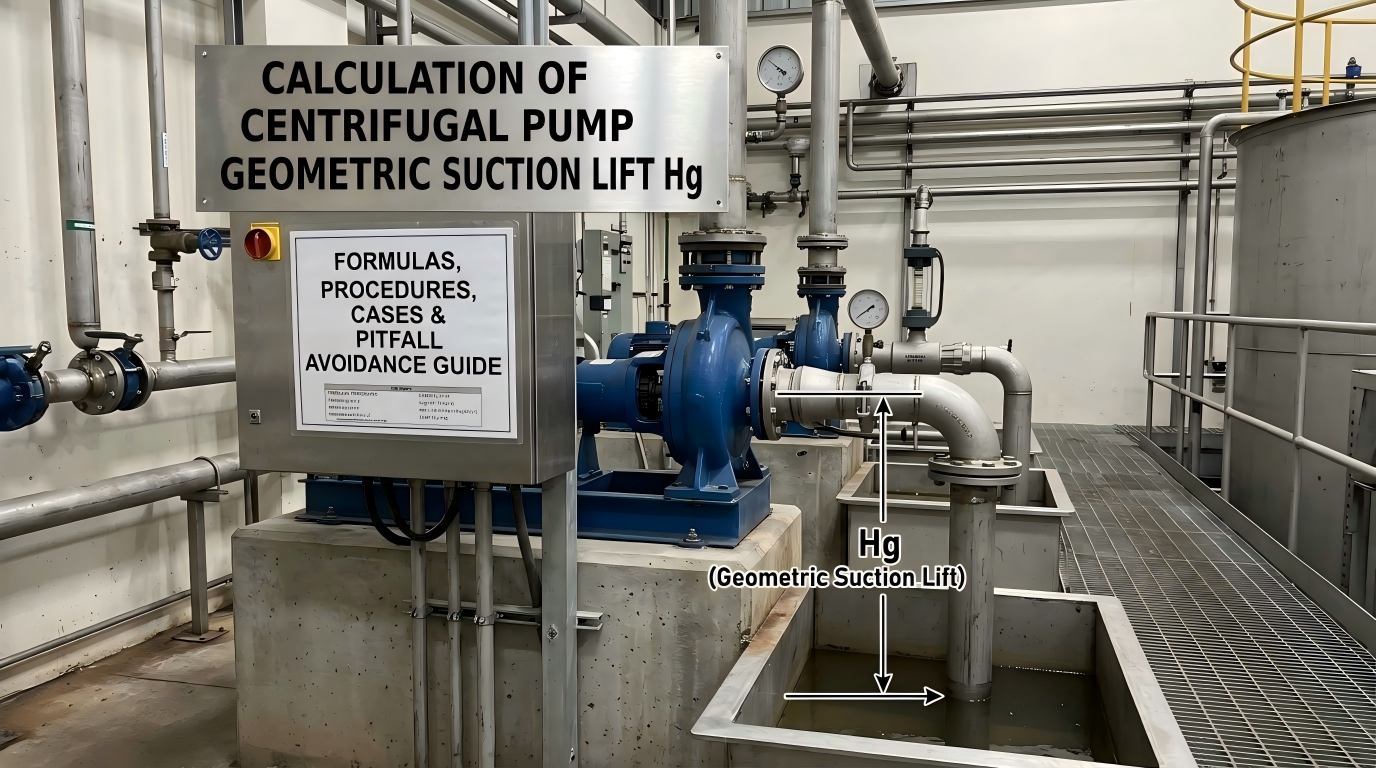

Геометријско усисно подизање Хг центрифугалне пумпе односи се на вертикалну висинску разлику између средишње линије радног кола пумпе и површине течности усисног резервоара, мерено у метрима (м). Служи као главни контролни параметар за процену усисног капацитета пумпе и спречавање кавитације.

Општи критеријуми за процену инсталације у индустрији:

• Хг ＞ 0: Пумпа је инсталирана изнад површине течности, позната као инсталација усисног дизања, најраспрострањенија метода инсталације у индустријским сценаријима.
• Хг ＜ 0: Пумпа је инсталирана испод површине течности, позната као плављена усисна инсталација, која елиминише ризик од гутања ваздуха и пружа оптималну стабилност против кавитације.
• Прекомерна Хг: Ако стварна висина инсталације премашује израчунату дозвољену вредност, неизбежно ће доћи до кавитације, прекида протока, нестабилног излаза воде, оштећења радног кола и других кварова.

Укратко, Хг се не може произвољно поставити као инсталациона димензија. Мора се извести прецизним прорачуном и корекцијом радног стања, који делује као обавезни индекс за безбедан, дуготрајан и стабилан рад пумпе.

ИИ. Основни основни концепти: дозвољено усисно подизање Хс и нето позитивна усисна глава Δх

Прорачун Хг пумпе се ослања на два главна параметра која су измерили произвођачи пумпи, који су такође најзбуњујући концепти за почетнике.

1. Дозвољено усисно подизање Хс

Дозвољено усисно подизање Хс се односи на максимални дозвољени степен вакуума на улазном притиску пумпе п₁, који директно одражава усисни капацитет течности центрифугалне пумпе.

Кључно правило: Вредност Хс се не добија из теоријских прорачуна; експериментално је мерена од стране произвођача пумпи и наведена је у каталозима пумпи и натписним плочицама за референцу инжењерског особља.

Стандардни услови испитивања које су одредили произвођачи: Стандардна вредност Хс је калибрисана за 20°Ц чисту воду под стандардним атмосферским притиском од 1,013×10⁵ Па. Када се промени надморска висина на лицу места, температура воде или транспортовани медијум, мора се извршити конверзија радних услова. Директна примена каталошких параметара ће довести до озбиљних грешака у прорачуну.

2. Нето позитивна усисна глава Δх (НПСХр)

Нето позитивна усисна висина Δх, такође названа потребна нето позитивна усисна висина НПСХр, углавном се користи за израчунавање висине уградње пумпи за уље и индустријских пумпи високе прецизности. Представља дозвољени степен вакуума за усисавање течности пумпе, односно крајњу дозвољену висину уградње пумпе, са јединицом метра.

У складу са Хс параметрима, НПСХр наведен у каталозима је тестиран са 20°Ц чистом водом као медијумом. За транспорт уља, хемијских течности и других специјалних медија потребна је посебна корекција.

Поједностављена формула за процену усисног подизања за инжењерску употребу на лицу места:

Усисна висина = стандардни водени стуб под атмосферским притиском (10,33 м) − Потребан НПСХр Δх − Сигурносна граница (0,5 м)

Стандардни атмосферски притисак може да подржи висину вакуумског цевовода од 10,33 метара. Сигурносна маргина од 0,5 метара је широко прихваћен индустријски стандард за избегавање тренутне кавитације узроковане променљивим условима рада.

ИИИ. Комплетан сет формула за израчунавање за центрифугалну пумпу геометријско усисно подизање Хг

За инжењеринг на лицу места, формуле су подељене на прецизне формуле за израчунавање и формуле за брзу процену засноване на типу опреме и сценаријима прорачуна, применљиве на све пумпе чисте воде, пумпе за уље и хемијске пумпе.

1. Општа прецизна формула за прорачун

Хг = (Па − Пв) / ρг − НПСХр − хв

Ова формула се односи на прецизне прорачуне за већину центрифугалних пумпи и преферирана је формула за пројектне институте и грађевинске тимове.

2. Уобичајена формула заснована на дозвољеној усисној висини

Хг = Хс1 − хв

Хс1 означава дозвољено усисно подизање кориговано за стварне услове рада; хв представља укупан пад напона усисног цевовода. Ова формула се може применити директно када је брзина занемарљива.

3. Формула за процену брзог усисног подизања

Хг = 10,33 − Δх − 0,5

Погодно за брзу верификацију на лицу места, инспекцију опреме и прелиминарни дизајн шеме за временску ефикасност.

Дефиниције параметара:

• Хг: Дозвољени геометријски усисни успон центрифугалне пумпе (м). Стварна висина инсталације опреме мора бити мања од ове вредности.
• Па: Локални атмосферски притисак на лицу места (Па); стандардна вредност радног услова је 101325 Па (10,33 м воденог стуба).
• Пв: Притисак паре транспортованог медијума на тренутној температури (Па). Виша температура воде доводи до већег притиска паре и нижег дозвољеног Хг.
• ρ: Густина транспортованог медијума (кг/м³); подразумевана вредност за чисту воду је 1000 кг/м³.
• г: Гравитационо убрзање, фиксно на 9,81 м/с².
• НПСХр/Δх: Потребна нето позитивна усисна висина пумпе (м), инхерентни параметар из каталога произвођача пумпе.
• хв: Укупан губитак напона усисног цевовода (м), укључујући губитке од трења, губитке од колена, вентила и сита.
• Хс, Хс1: Оригинални каталог дозвољено усисно подизање и дозвољено усисно подизање исправљено у радним условима (м).

ИВ. Метода конверзије за Хс параметре у нестандардним радним условима

Каталошке вредности Хс које су дали произвођачи односе се само на чисту воду од 20°Ц под стандардним атмосферским притиском. Конверзија је обавезна када се услови рада на лицу места разликују, веза где 90% инжењерског особља греши.

1. Преношење чисте воде са различитим радним условима (варијације надморске висине и температуре воде)

Хс1 = Хс + Ха − 10,33 − Хв + 0,24

• Ха: Локални атмосферски притисак претворен у еквивалентну висину воденог стуба (м)
• Хв: Притисак засићене паре течности на стварној температури претворен у еквивалентну висину воденог стуба (м)
• 10.33: Стандардна висина воденог стуба под атмосферским притиском
• 0,24: Притисак водене воде висине 20°Ц чиста вода

2. Преношење уља, хемикалија и других специјалних течности

Потребна је конверзија у два корака:

Корак 1: Исправите каталошку вредност Хс са горњом формулом чисте воде да бисте добили Хс1.

Корак 2: Извршите секундарну корекцију на Хс1 на основу карактеристика густине, вискозитета и испаравања специјалног медијума да бисте добили еквивалентно дозвољено усисно подизање које одговара медијуму, а затим замените резултат у формулу за израчунавање Хг да бисте избегли грешке у опреми узроковане одступањима у прорачуну.

В. Практични случајеви прорачуна за више сценарија

Случај 1: Поједностављена процена усисног подизања преко НПСХр

Дати услови: Потребан НПСХр Δх центрифугалне пумпе = 4,0 м, медијум је чиста вода у стандардним условима рада.

Процес израчунавања:

Усисна висина = 10,33 − 4,0 − 0,5 = 5,83 м

Закључак: Сигурна висина уградње ове пумпе мора бити нижа од 5,83 м.

Случај 2: Прецизан прорачун за двоструке услове рада (вода на температури околине и вода високе температуре)

Задати услови: каталошки дозвољени усисни успон Хс = 5,7 м, укупан отпор усисног цевовода хв = 1,5 мХ₂О, локални атмосферски притисак = 9,81×10⁴ Па, висина брзине занемарена. Израчунајте дозвољени геометријски усисни успон за 20°Ц чисту воду и 80°Ц топлу воду респективно.

Радни услов 1: Преношење чисте воде 20°Ц

Локални атмосферски притисак је близу стандардних услова испитивања произвођача, тако да није потребна корекција Хс.

Хг = Хс − хв = 5,7 − 1,5 = 4,2 м

Закључак: За чисту воду 20°Ц висина инсталације пумпе не сме бити већа од 4,2 м ради безбедног рада.

Радни услов 2: Преношење топле воде на 80°Ц

Хс корекција је обавезна за воду високе температуре. Подаци табеле тражења: Притисак засићене паре воде на 80°Ц = 47,4 кПа, одговарајући Хв = 4,83 мХ2О; локални атмосферски притисак Ха ≈ 10 мХ₂О.

Хс1 = 5,7 + 10 − 10,33 − 4,83 + 0,24 = 0,78 м

Замените исправљени Хс1 да бисте израчунали висину инсталације:

Хг = Хс1 − хв = 0,78 − 1,5 = −0,72 м

Основни закључак: Негативна вредност Хг значи да је уградња усисног лифта забрањена у овим радним условима високе температуре; инсталација поплављеног усисног система је обавезна. Тело пумпе мора бити најмање 0,72 м испод површине течности резервоара, иначе ће доћи до озбиљне кавитације и губитка усисавања.

ВИ. Основни фактори који утичу на геометријско усисно подизање центрифугалне пумпе Хг

Овладавање овим основним факторима омогућава брзу оптимизацију шема инсталације и спречавање кавитационих грешака у основним узроцима:

1. Надморска висина: Већа надморска висина одговара нижем атмосферском притиску и мањој вредности Ха, што резултира нижим коригованим Хс1 и драстично смањеним дозвољеним Хг. Пумпе инсталиране на великим висинама захтевају смањену висину уградње или преплављени усисни распоред.
2. Средња температура: Виша температура течности повећава притисак засићене паре Хв, значајно смањујући дозвољени Хг. Вода високе температуре је генерално некомпатибилна са високом усисном инсталацијом.
3. Губитак главе цевовода: Дужи усисни цевоводи, мањи пречници цеви и више колена, вентила и филтера доводе до већег губитка ХВ и мање доступне Хг.
4. Инхерентне перформансе пумпе: Мањи потребни НПСХр и већа каталошка вредност Хс дају супериорне перформансе против кавитације и већу дозвољену висину уградње.

ВИИ. Уобичајене замке приликом процене и инсталације

Директно коришћење оригиналних каталошких параметара Хс и НПСХр без корекције за надморску висину и температуру воде, што доводи до потпуно искривљених резултата прорачуна.

Занемаривање губитка висине усисног цевовода, ослањајући се искључиво на теоријске прорачуне, доводи до превелике стварне висине уградње и кавитације пумпе.

Без резервне границе сигурности, уградња на израчунату граничну вредност. Кавитација се јавља одмах након скале цевовода или флуктуација радних услова.

Инсталација принудног усисног подизања за медијуме високе температуре и апликације на великим висинама, занемарујући захтев за поплављеним усисом на који указују негативне вредности Хг.

Директна примена формула чисте воде на уља и хемијске медије без корекције секундарне средине.

ВИИИ. Често постављана питања

П1: Шта значи негативна центрифугална пумпа геометријско усисно подизање Хг?

Негативна Хг значи да пумпа не може да црпи течност преко усисне инсталације. Потребан је усисни распоред са поплавом, са средишњом линијом улаза пумпе постављеном испод површине течности усисног резервоара да би се у потпуности елиминисао ризик од гутања ваздуха и кавитације. Овај распоред се широко користи за високотемпературну воду, транспорт хемијских течности и апликације на великим висинама.

П2: Зашто се каталошки Хс параметри не могу директно применити на лицу места?

Каталошке вредности Хс су експериментални подаци калибрисани само за чисту воду од 20°Ц под стандардним атмосферским притиском. Свака варијација у надморској висини на лицу места, температури воде или транспортованом медијуму мења притисак течне паре и атмосферски притисак, захтевајући конверзију радних услова пре него што се Хс може користити за прорачуне.

П3: Какав је однос између НПСХр и геометријског усисног подизања?

Већи захтевани НПСХр Δх одговара слабијим перформансама против кавитације и нижој дозвољеној висини уградње. Мањи НПСХр даје бољи капацитет усисавања течности и већу дозвољену висину уградње.

П4: Зашто је сигурносна маргина од 0,5 м обавезна у прорачунима пумпе?

Несигурности на лицу места укључују флуктуације температуре воде, скалирање цевовода, варијације протока и одступања притиска. Резервисана сигурносна граница од 0,5 м спречава тренутну кавитацију и обезбеђује дуготрајан стабилан рад опреме.

ИКС. Резиме

Прорачун геометријског усисног успона центрифугалне пумпе Хг усредсређује се на два основна параметра: дозвољени усисни успон Хс и потребан НПСХр Δх. Брза процена ради за стандардне услове рада, док је корекција температуре воде, надморске висине и средине обавезна за нестандардне сценарије. Позитивна или негативна вредност Хг директно одређује да ли ће се усвојити усисни подизање или поплављена усисна инсталација, што служи као кључ за избегавање кавитације пумпе, абнормалне буке, недовољног излаза воде и оштећења радног кола. За инжењерске примене, директна употреба некоригованих каталошких параметара и инсталација на теоријској граничној вредности су строго забрањени. Прецизан прорачун са корекцијом радних услова на лицу места и резервисаном сигурносном маргином је потребан да би се гарантовао ефикасан, стабилан и дуготрајан рад пумпе.
