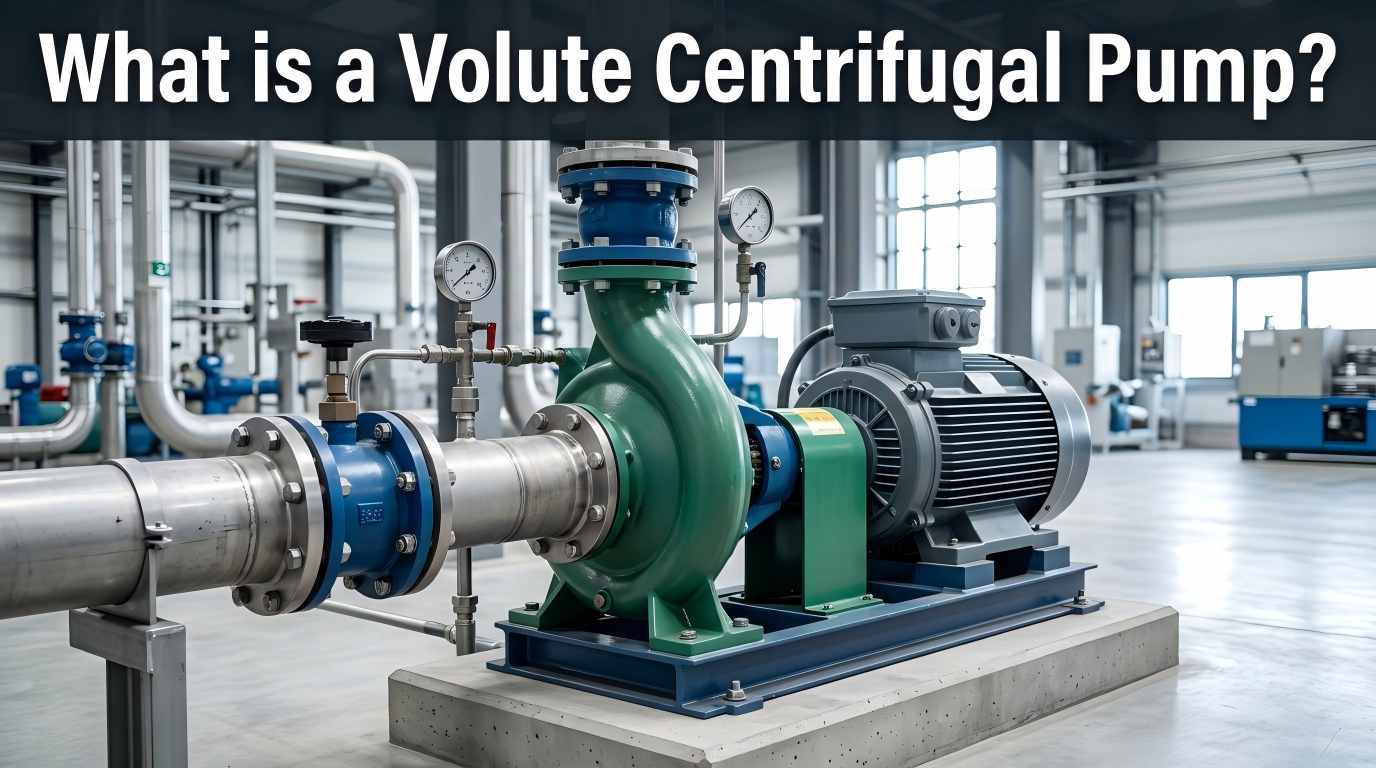

A спирална центрифугална пумпаје тип динамичке пумпе која претвара механичку енергију у хидрауличну енергију кроз ротацију радног кола и ослања се на спирално спирално кућиште за ефикасну испоруку течности. За разлику од других типова центрифугалних пумпи, њена најистакнутија карактеристика је кућиште у облику спирале (познато и као спирално кућиште), које је главна компонента по којој се разликује од модела као што су центрифугалне пумпе дифузора. Волуте центрифугалне пумпе имају робусну конструкцију, релативно ниску цену, тих рад и поуздане перформансе, са минималним утицајем корозије и ерозије. Они су пожељна опрема за већину индустријских и цивилних апликација за испоруку течности.
Стабилан рад пумпе зависи од координације различитих компоненти. Основне компоненте и њихове функције су следеће:
Спирална комора која окружује радно коло са површином попречног пресека која се постепено повећава од излаза радног кола до испусног отвора. Његове основне функције су прикупљање течности велике брзине, смањење брзине и повећање притиска. Његов облик и величина директно утичу на ефикасност и притисак пумпе. Дели се на једноструку (највише коришћену) и двоструку волуту (уравнотежује радијалну силу и продужава радни век).
„Срце“ пумпе, ротирајућа компонента са закривљеним лопатицама, повезана са мотором преко осовине пумпе. Окреће се великом брзином да би створио центрифугалну силу, усисујући течност и дајући кинетичку енергију. Параметри лопатице (облик, количина, угао) одређују брзину протока, висину и ефикасност пумпе.
Вратило пумпе преноси механичку енергију од мотора до радног кола. Лежајеви подржавају ротацију вратила пумпе, одржавају коаксијалност и смањују трење. За радне услове високе температуре и високог притиска потребни су хладњаци уља како би се спречило пропадање уља и продужио век трајања лежаја.
Спречава цурење течности и улазак спољашњег ваздуха како би се избегла кавитација. Уобичајени типови укључују механичке заптивке и заптивке за паковање. Усклађивање са помоћним системима заптивања може побољшати поузданост, а одржавање се може односити на стандарде АПИ 682.
Усисни отвор се налази у центру спирале за увлачење течности; испусни отвор је на крају спирале за испоруку течности под притиском. Величина и облик оба утичу на отпорност течности и ефикасност пумпе.
Радни процес је континуирана конверзија енергије, подељена у 4 основне фазе:
Мотор покреће радно коло да се ротира великом брзином, формирајући област ниског притиска у центру радног кола. Течност се усисава у пумпу под разликом притиска.
Како се радно коло непрекидно ротира, лопатице потискују течност да се креће радијално, значајно повећавајући брзину протока течности и кинетичку енергију.
Течност велике брзине улази у спирално кућиште, где проширени пролаз протока смањује брзину протока, претварајући кинетичку енергију у енергију притиска како би се постигла испорука под високим притиском.
Течност под притиском се испушта кроз испусни отвор. Уз континуирану ротацију радног кола, континуирана испорука је завршена.
Завојна структура одговара карактеристикама протока течности, смањујући губитак турбуленције. Ефикасност у пројектним условима достиже 70%–90%, са уједначеном дистрибуцијом брзине протока.
Мање основних компоненти, лака за обраду и инсталацију, без сложеног механизма преноса, ниска стопа кварова, нема потребе за улазним и излазним неповратним вентилима и ниски трошкови одржавања.
Може бити дизајниран у различитим спецификацијама у складу са радним условима, погодан за различите флуиде као што су чиста вода, канализација и хемијски медији, и прилагодљив на нормалне температуре, високе температуре и радне услове високог притиска.
Интегрисани дизајн, мале величине и мале тежине, погодан за сценарије ограниченог простора и лако се интегрише у постојеће системе испоруке.
Ниски трошкови производње, погодна замена делова који се троше, уштеда енергије кроз ефикасан рад, погодан за сценарије испоруке великог протока.
Волуте центрифугалне пумпе су поуздан избор за индустријску испоруку течности захваљујући својим хидродинамичким предностима. Међутим, на њихову стварну енергетску ефикасност утичу детаљи као што су избор материјала и производња. Теффико развија стабилна и ефикасна решења за испоруку течности кроз прецизно истраживање и развој и стриктно тестирање. Добродошли да се консултујете или наручите:ввв.теффико.цом
