Шта је центрифугална пумпа са крајњим усисом?

У индустријском преносу течности, зградама ХВАЦ система и општинским системима за водоснабдевање, увек ћете наћи познат део опреме — центрифугалну пумпу са крајњим усисом.

Шта је центрифугална пумпа са крајњим усисом?

Центрифугална пумпа са крајњим усисом, као што јој име сугерише, је једностепена центрифугална пумпа са једним усисом у којој течност улази аксијално са стране кућишта пумпе и радијално се испушта са врха кућишта пумпе након што је убрзава радно коло.

Такође је позната као хоризонтална крајња усисна пумпа у индустрији. Његова најистакнутија карактеристика је дизајн који се извлачи позади. Овај дизајн омогућава особљу за одржавање да извуче ротирајуће компоненте (укључујући радно коло, вратило, заптивке, итд.) директно ради одржавања без уклањања улазних и излазних цевовода. За инжењере то значи минимално време застоја и ниске трошкове одржавања.

Принцип рада центрифугалне пумпе са крајњим усисом

Принцип рада центрифугалне пумпе са крајњим усисом је једноставан, пратећи основну логику већине центрифугалних пумпи, са фокусом на њен јединствени дизајн крајњег усисавања. Ево јасног објашњења корак по корак:

1. Усисавање течности:Пумпа увлачи течност кроз усисни отвор на крају кућишта пумпе (насупрот мотора), а течност тече директно у око ротирајућег радног кола.
2. Генерисање центрифугалне силе:Покрећено мотором, радно коло се ротира, а центрифугална сила гура течност од центра радног кола до његове спољне ивице, повећавајући брзину и притисак течности.
3. Испуштање течности:Течност велике брзине улази у кућиште пумпе (познато и као волута), које има облик који се постепено шири како би успорио течност и претворио кинетичку енергију у енергију статичког притиска. Течност се затим испушта кроз испусни отвор на страни кућишта пумпе до циљане локације (као што су цевоводи, резервоари за складиштење, итд.).
4. Континуирани рад:Све док мотор ради непрекидно, горњи процес се непрекидно понавља, постижући стабилан и континуиран пренос течности. Дизајн крајњег усисавања обезбеђује несметан улазак течности, смањујући турбуленцију и побољшавајући радну ефикасност.

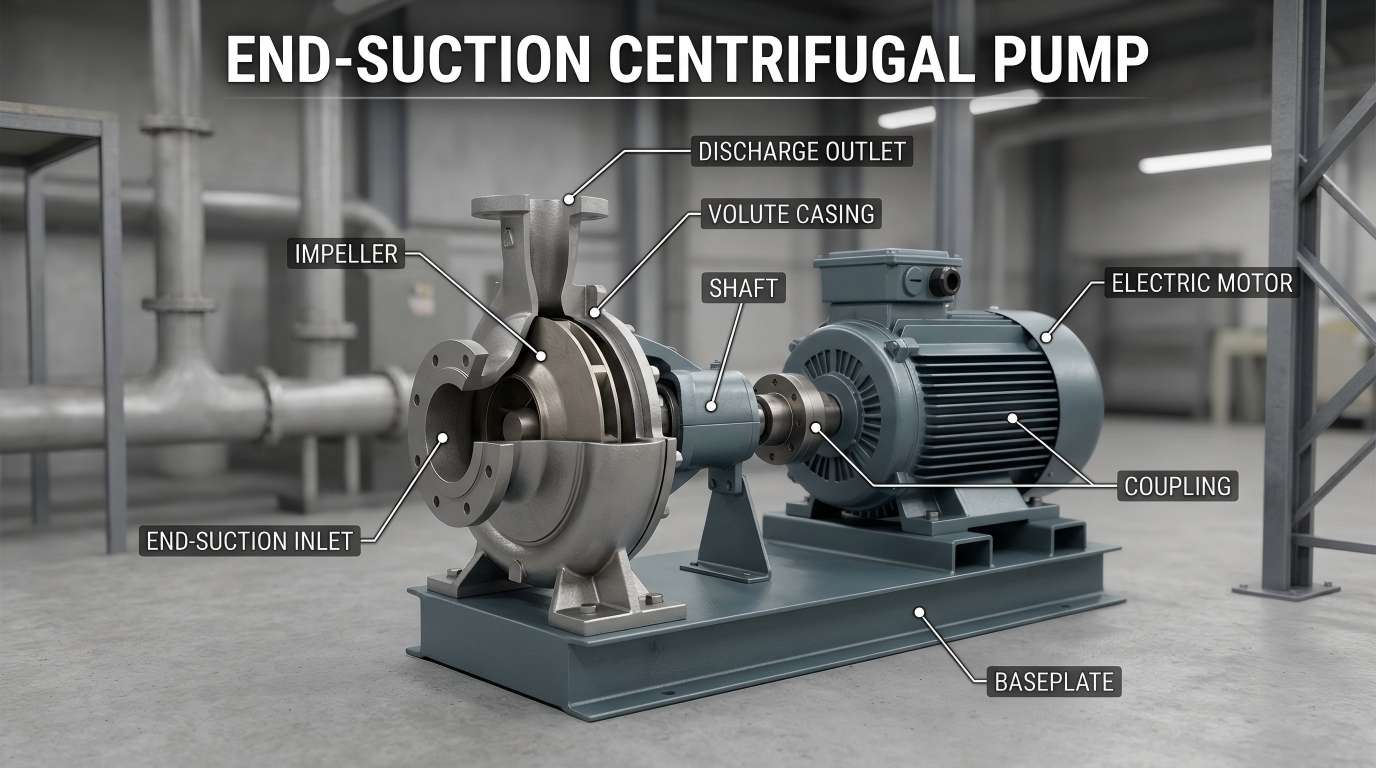

Кључне компоненте центрифугалне пумпе са крајњим усисом

Да бисмо вам помогли да боље разумете принцип рада центрифугалне пумпе са крајњим усисом, њене главне компоненте су рашчлањене и објашњене једноставним језиком у наставку:

• радно коло:Ротирајућа компонента слична "вентилатору" који се користи за стварање центрифугалне силе. Обично је направљен од метала (нерђајући челик, ливено гвожђе) или пластике, у зависности од врсте течности која се преноси.
• Кућиште пумпе (волуте):Спољно кућиште које обухвата радно коло, обликовано да сакупља течност испуштену из радног кола, успорава течност и повећава притисак пре пражњења.
• Усисни прикључак:Отвор на крају кућишта пумпе кроз који течност улази у тело пумпе. Обично је опремљен прирубницом (са подигнутом ивицом) за једноставно повезивање са цевоводима.
• Порт за пражњење:Отвор на страни кућишта пумпе кроз који течност излази из тела пумпе. Такође је опремљен прирубницом за вођење течности у систем цевовода.
• осовина:Компонента у облику шипке која повезује радно коло и мотор, одговорна је за пренос снаге од мотора до радног кола и за покретање радног кола да се ротира.
• Печати:Спречите цурење течности из отвора осовине (између тела пумпе и мотора). Уобичајени типови укључују механичке заптивке и заптивке за паковање.

Широк спектар апликација

• ХВАЦ:Крајње усисне пумпе су основни извор енергије за циркулацију охлађене воде и системе расхладне воде у великим зградама.
• Индустријско водоснабдевање и притисак:Користи се за пренос чисте воде, системе под притиском и напојну воду за котлове у фабрикама.
• Системи за заштиту од пожара:Специјалне усисне пумпе за гашење пожара обезбеђују стабилан проток воде под високим притиском у хитним случајевима.
• Пољопривредно наводњавање:Широко се користи у наводњавању и дренажи пољопривредног земљишта због широког опсега протока.

Резиме

Центрифугална пумпа са крајњим усисом је поуздано, исплативо решење за већину потреба за трансфером течности. Његова једноставна структура, лако одржавање и широка примена чине га популарним међу инжењерима, менаџерима објеката и власницима некретнина.
