Прорачун центрифугалне брзине протока пумпе

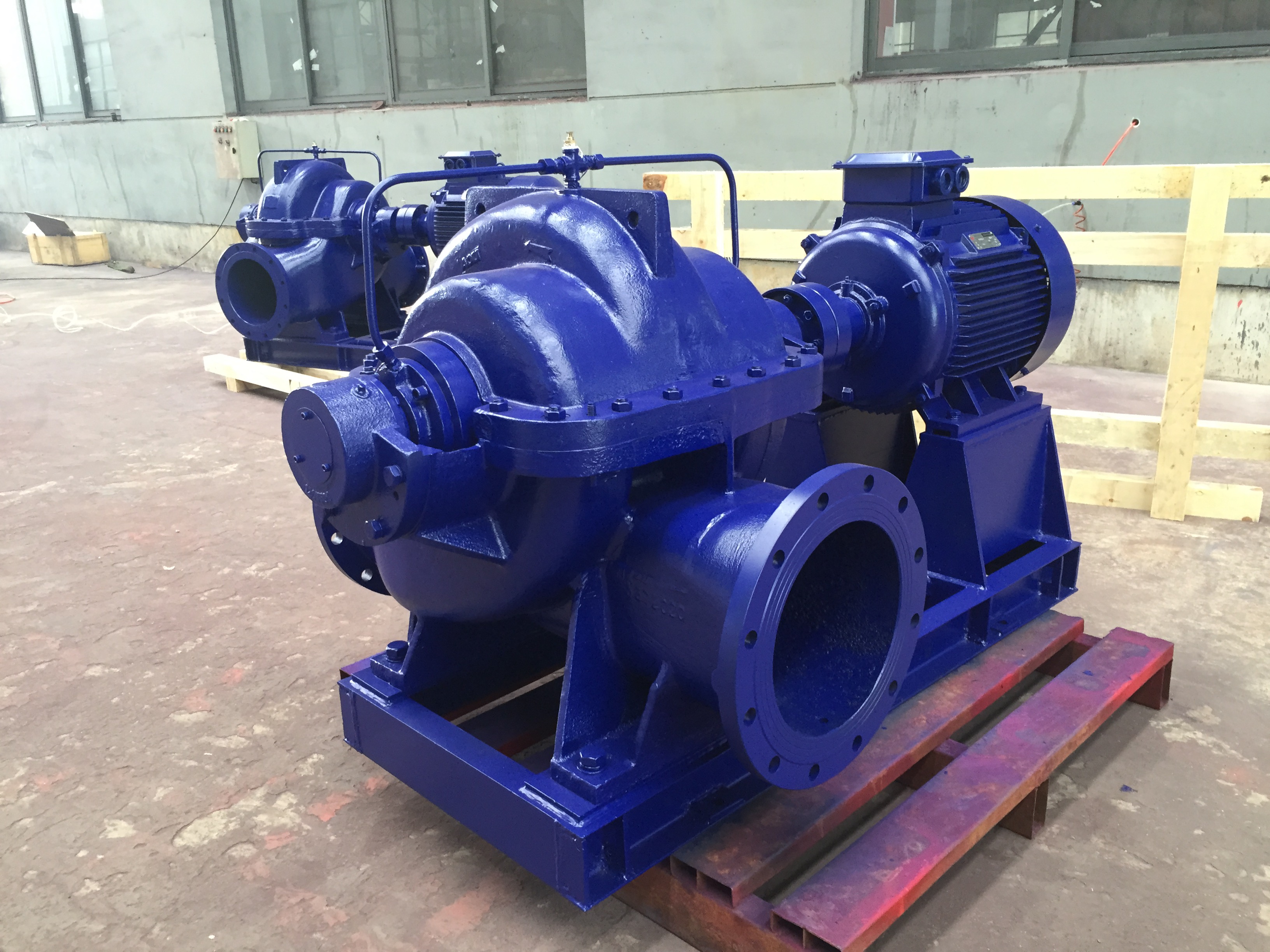

Брзина протока (к) ацентрифугална пумпаје кључни параметар за мерење капацитета преноса, који директно утиче на системски дизајн и ефикасност рада. Овај чланак ће дубоко анализирати формуле за израчунавање протока, утицај на факторе и начине израчунавања инжењерства како би се инжењери помогли да прецизирају и оптимизују операције.

1. Дефиниција и јединице центрифугалне протоке пумпе

Проток (К)

Запремина течности коју испоручује пумпа по јединици времена. Заједничке јединице су следеће:

• Међународне јединице: м3 / х (кубични метри на сат), Л / С (литра у секунди)
• Империјалне јединице: ГПМ (галони у минути), ФТ3 / С (кубичне ноге у секунди)

Односи са претворбом

• 1м3 / х≥4.403гпм
• 1Л / с = 15.85гпм

2 Основне формуле за центрифугалну протоку пумпе

2.1 Теоретска формула протока (без обзира на губитке)

Теоретска проток центрифугалне пумпе може се израчунати кроз геометријске параметре ротора:

К = а⋅в = π⋅д⋅б⋅в

• О: Проток - кроз подручје на излазу ротора (м2)
• Д: пречник излаза ротора (м)
• Б: Ширина излаза ротора (м)
• В: Радијална брзина течности на излазу ротора (м / с)

Сценариј за пријаву: Користи се за процену протока у прелиминарном фази дизајна, али не сматра да је утицај хидрауличких губитака и ефикасности.

2.2 Стварна формула протока (с обзиром на ефикасност)

Стварни проток утиче на ефикасност пумпе (η) и отпорност на систем и потребно је израчунати у комбинацији са главом (Х) и напајањем (П). Када је јединица протока м3 / с:

К = ρ⋅г⋅хп⋅η

Када је јединица протока м3 / х:

К = Ρ⋅Г⋅ХП⋅η × 3600

П: Снага осовине (КВ)

• Η: Ефикасност пумпе (обично 50% - 85%)
• Ρ: Течна густина (кг / м3)
• Г: Гравитационо убрзање (9,81м / с2)
• Х: глава (м)

Кључне тачке:

• Проток је директно пропорционалан напајању и обрнуто пропорционално глави.
• Течности високе вискозитета смањиће ефикасност (η), а прорачун се мора исправити.

3. Кључни фактори који утичу на брзину протока

3.1 Параметри ротора

• Пречник ротора (д): Проток је директно пропорционалан тргу пречника ротора (Кαд2).
• Брзина ротације ротора (Н): Проток је директно пропорционалан ротацијској брзини (Кαн), након права сличности: К1К2 = (Н1Н2) (Д1Д2) 3.

3.2 Отпорност на систем

Трење цеви, отвори вентила, а број лактова, а сви ће повећати отпор система, што је резултирало стварном брзином протока нижи од теоријске вредности. Стварни проток треба да се одреди раскрсницом системске карактеристичне кривуље и карактеристичне криве пумпе. Карактеристична кривина система одражава однос између протока и отпора у гасоводном систему и обично се изведе из формуле за обрачун отпорности на цевоводно. Карактеристична крива пумпе је крива односа између параметара као што су проток, глава, снага и ефикасност центрифугалне пумпе у различитим условима рада, које произвођач одређује експериментима. Када је пумпа уграђена у одређени систем цевовода, брзина протока који одговара раскрсници две криве је стварна оперативна брзина протока пумпе у овом систему.

3.3 Средње карактеристике

• Вискозност: течност високе вискозитета (попут уља) повећаће унутрашње трење и смањити проток.
• Садржај гаса: Када садржај гаса у течности прелази 5%, може се индуковати кавитација, а брзина протока ће се нагло пасти.

4. Заједнички узроци и решења за ненормалне стопе протока

5. Резиме

Брзина протока ацентрифугална пумпаМоже да процењује теоријске формуле, али стварна вредност се мора комбиновати са ефикасношћу и карактеристикама система. Величина ротора, брзина ротације и средње карактеристике су основне променљиве које утичу на проток. Инжењеринг је брзина протока пожељно утврђена кроз кривуље перформанси и измерене податке, а не ослањају се искључиво на прорачуне. Магитерирање проточног прорачунског броја Логика може оптимизирати избор пумпе, смањити потрошњу енергије и проширити радни век опреме. За сложене системе препоручује се употреба ЦФД симулација или професионалног софтвера (као што је цев - фло) за помоћну анализу.
