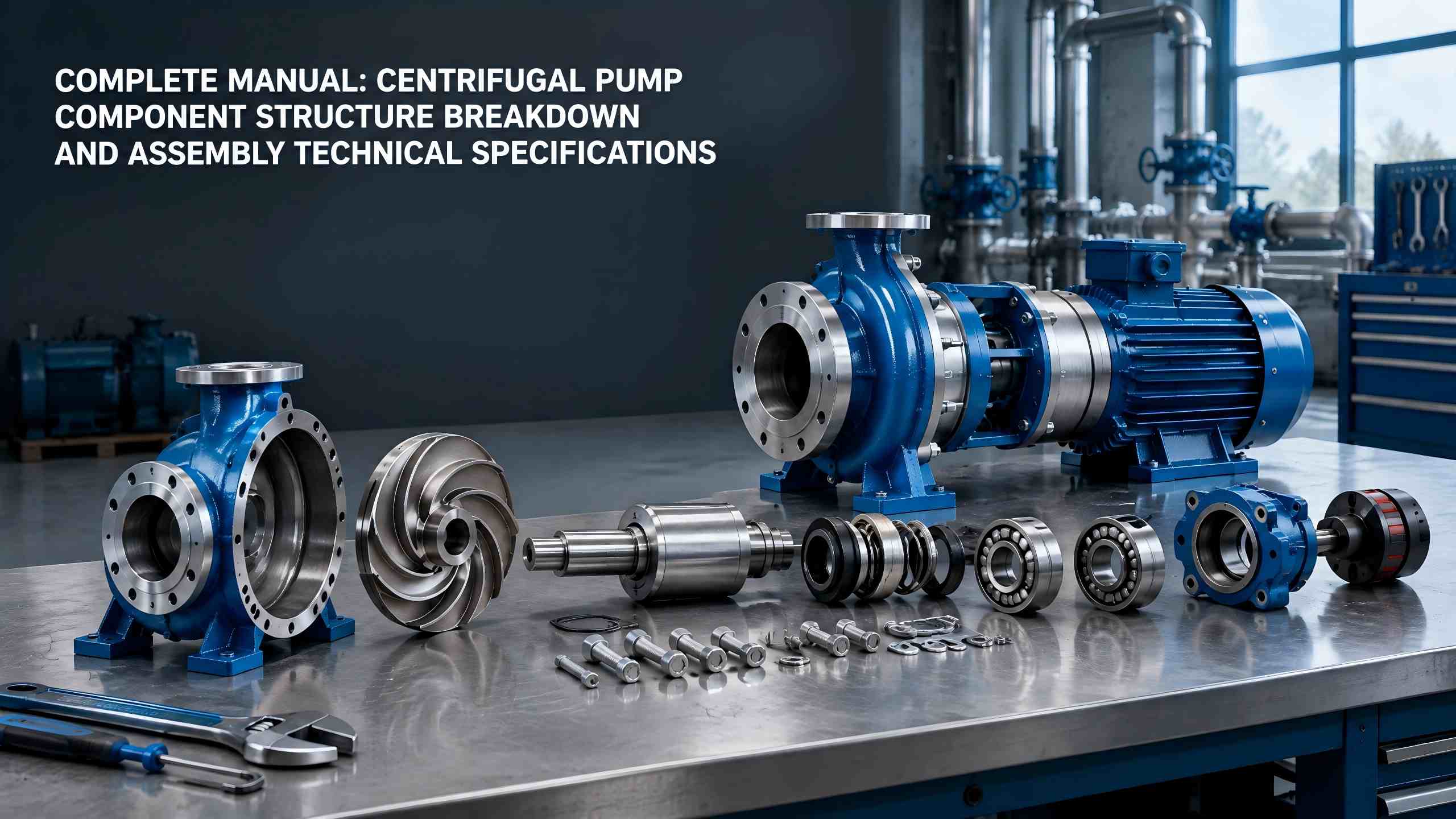

Техничке спецификације структуре компоненти центрифугалне пумпе и монтаже

Центрифугалне пумпесе широко користе у индустријској водоснабдевању-дренажи, ХВАЦ, транспорту хемијских течности, општинском водоснабдевању и другим пољима. Овај документ свеобухватно објашњава структуру и функције основних компоненти, склопова за заштиту заптивки и помоћних додатакаТеффикоцентрифугалне пумпе. Такође обезбеђује потпуне припреме пре монтаже, стандардне процедуре и техничке захтеве како би помогли корисницима да смање стопе кварова опреме из извора.

И. Склопови за заптивање и заштиту центрифугалне пумпе

Заптивни и заштитни склопови одређују непропусност, радну стабилност и радни век пумпи за воду. Они углавном укључују заптивне елементе, лежајеве, кућишта лежајева и друге делове и служе као критичне компоненте за спречавање цурења воде, абнормалне буке, вибрација и кварова.

Механичке заптивке и заптивке за паковање

Уобичајене заптивне структуре за центрифугалне пумпе спадају у две категорије: механичке заптивке и заптивке за паковање. Механичка заптивка се састоји од ротационог прстена, стационарног прстена, опруга и заптивних прстенова. Његове крајње површине се прецизно уклапају како би пружиле перформансе готово без цурења, са својствима отпорности на хабање и високе температуре, што га чини погодним за индустријске радне услове високог притиска и велике брзине.

Заптивке за паковање користе флексибилна пунила од графита и ПТФЕ за заптивање. Одликује их једноставна структура, лако одржавање и ниска цена, углавном се примењују на цивилне пумпе за воду и мале центрифугалне пумпе ниског притиска. Њихов недостатак је у малом продирању воде током рада, што захтева периодично затезање или замену паковања.

Лежајеви и кућишта лежајева

Лежајеви подржавају ротацију вратила пумпе великом брзином, смањују отпор механичког трења и обезбеђују несметан рад вратила без померања и подрхтавања. Кућиште лежаја служи као заштитно кућиште за лежајеве. Унутра складишти уље и маст за подмазивање како би обезбедио континуирано подмазивање и одвођење топлоте за лежајеве, како би се спречило прегревање, прегоревање и заглављивање лежајева.

ИИ. Помоћни одговарајући склопови за центрифугалне пумпе

Помоћни склопови не обављају директно рад са флуидима, али гарантују безбедан, стабилан и стандардан рад комплетне опреме и чине незаобилазни део комплетног система центрифугалних пумпи.

• Улазне и излазне прирубнице: Остварите стандардну везу између пумпе за воду и цевовода, обезбедите непропусност спојева и спречите цурење воде и цурење ваздуха.
• База и спојница: База осигурава целу јединицу и смањује радне вибрације; спојница повезује осовину пумпе и осовину мотора да би се постигао синхрони пренос снаге.
• Вентил за испуштање ваздуха и одводни вентил: Отпуштање ваздуха при покретању елиминише блокаду ваздуха и кавитацију; дренажа при гашењу спречава смрзавање и корозију ради заштите унутрашњих компоненти.

ИИИ. Пре-монтажне припреме за центрифугалне пумпе

Квалитет монтаже центрифугалних пумпи има директан утицај на радне перформансе и радни век. Стандардизоване припреме морају да се заврше пре формалног састављања како би се избегла погрешна монтажа, састављање делова који недостају и монтажа која није у складу са стандардима.

•  Пажљиво проучите техничку документацију: Пажљиво прочитајте упутство за центрифугалну пумпу, монтажне цртеже и захтеве техничких параметара и упознајте се са структуром опреме и стандардима за монтажу.
•  Критеријуми квалитета главне компоненте: Појасните стандарде прихватања за сваку компоненту центрифугалне пумпе и потврдите да делови немају деформације, пукотине, хабање и корозију.
•  Инвентар и инспекција делова: Проверите све компоненте једну по једну да бисте обезбедили комплетан прибор, усклађене спецификације и квалификован квалитет и забранили уградњу неисправних делова.
•  Припремите алате и мерне инструменте: Припремите опрему за монтажу и мерење унапред, укључујући кључеве, чељусти, нивое и алате за поравнање, како бисте гарантовали тачност монтаже.
•  Припремите потрошни материјал: Припремите уље за подмазивање, маст, заптивну амбалажу, заптивке и друге потрошне материјале како бисте испунили захтеве за подмазивање и заптивање за монтажу.

ИВ. Стандардна секвенца монтаже за центрифугалне пумпе

Центрифугалне пумпе различитих модела се мало разликују по структури и редоследу монтаже. Центрифугална пумпа типа ИС, која има најширу примену, усваја индустријске универзалне стандардне процедуре монтаже. Конкретни кораци су следећи:

1. Монтирајте склопове лежајева: Инсталирајте лежајеве тачно на предвиђене положаје на вратилу пумпе, обезбеђујући да лежајеви потпуно налегну и да се флексибилно ротирају.

2. Монтирајте склоп вратила пумпе: Поставите вратило пумпе са склопљеним лежајевима у кућиште пумпе као целину, обезбеђујући глатку ротацију без заглављивања.

3. Причврстите кућиште и рам пумпе: Монтирајте и причврстите цело кућиште пумпе на рам опреме, пазећи да је тело пумпе хоризонтално, чврсто и без њихања.

4. Инсталирајте поклопац пумпе и радно коло: Претходно поставите поклопац пумпе у положај осовине пумпе, а затим причврстите радно коло да бисте гарантовали чврсту монтажу радног кола и уједначене зазоре.

5. Интегришите и причврстите целу јединицу: Прецизно причврстите и закључајте поклопац пумпе и кућиште пумпе, а затим причврстите цело тело пумпе за базу опреме.

6. Завршна обрада изгледа: Очистите остатке и мрље са целе јединице, проверите интегритет изгледа и завршите целокупно поспремање.

7. Поравнавање и калибрација спојнице: Комплетна инсталација спојница мотора и тела пумпе, извршите корекцију коаксијалности да бисте осигурали тачност преноса.

В. Основни технички захтеви за склоп центрифугалне пумпе

По завршетку монтаже мора се извршити строга инспекција и пријем у складу са техничким стандардима како би се обезбедио квалификован рад опреме. Основни критеријуми прихватања су наведени у наставку:

•  Флексибилна ротација целе јединице: Лагано окрените тело пумпе и ротирајуће вратило ручно. Јединица треба да се окреће глатко и равномерно без заглављивања или механичког трења.
•  Нема отвора осовине пумпе: Осовина пумпе не сме имати очигледан аксијални или радијални померај, са одговарајућим зазорима и без лабавости или љуљања.
•  Квалификована коаксијалност спојнице: Коаксијално одступање између полу-спојнице пумпе и полу-спојнице мотора мора бити у складу са техничким параметрима опреме, како би се избегле вибрације, абнормална бука и хабање изазвано ексцентричним радом.
•  Стандардно пуњење мазивом: Напуните лежајеве и делове преноса одговарајућом количином уља и масти за подмазивање. Одржавајте одговарајућу запремину уља како бисте спречили суво млевење узроковано недостатком уља или акумулацијом прашине услед прекомерног преливања уља.

Резиме

Компоненте центрифугалне пумпе постављају основу за рад опреме. Радно коло, кућишта пумпе, вратила пумпе, заптивни елементи, лежајеви и други делови обављају одговарајуће функције и сарађују једни са другима, одређујући перформансе пумпе и радни век. У међувремену, стандардизоване припреме пре монтаже, усклађене секвенце монтаже и строги стандарди прихватања монтаже су кључни за избегавање кварова опреме, повећање ефикасности рада и продужење радног века опреме. Овладавање компонентном структуром и техникама монтажеТеффикоцентрифугалне пумпе служе као основна основа за рад-одржавање опреме, пуштање у рад и отклањање кварова.
