Превенција руптуре прекомерног притиска центрифугалне пумпе

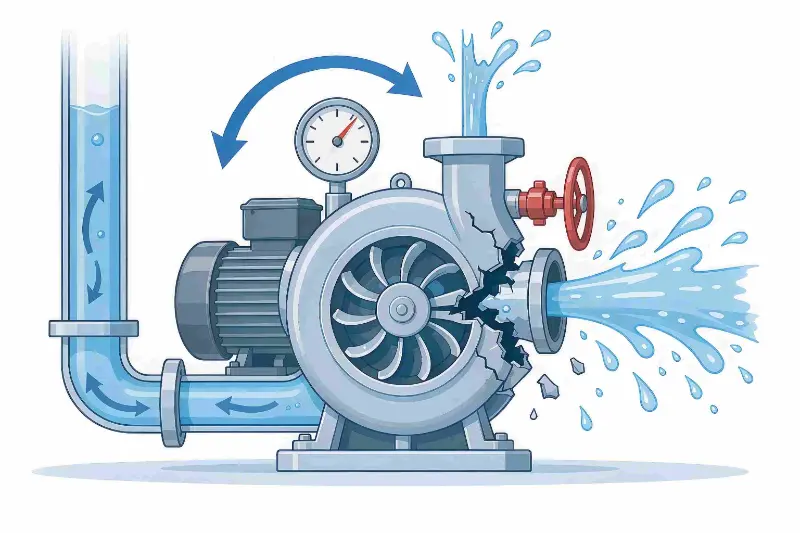

Слика: Шема повећања притиска затвореног вентила узрокованог затварањем испусног вентила, што доводи до пуцања кућишта пумпе и избацивања медија

Већина руптура тела пумпе произилази из мртвог смера (пораст притиска у затвореном вентилу), погрешног даљинског покретања и кварова аутоматских блокада. Овај чланак се бави сценаријима ручног, даљинског и аутоматског покретања/заустављања како би објаснио верификацију вентила, радне процедуре и одржавање блокаде инструментације, чиме се спречавацентрифугална пумпаинциденти руптуре прекомерног притиска.Теффикоје увек давао приоритет сигурности рада центрифугалне пумпе и пружа потпуне смернице за сигуран рад и одржавање за опасности од пуцања тела пумпе. Да би се у основи избегли такви инциденти, не може се ослањати само на хардверску заштиту; верификација вентила, даљинска потврда и аутоматско управљање блокадом морају се применити на сваку операцију покретања/заустављања.

Основни узроци руптуре пумпе

Мртво кретање (ради против затвореног вентила) је физички основни узрок велике већине пукнућа тела пумпе, а системи аутоматске контроле повећавају овај ризик:

• Покретање пумпе са затвореним улазним и излазним вентилима, радно коло непрекидно меша заробљену течност; механичка енергија се претвара у топлоту, течност испарава и притисак расте, и за кратко време прелази називни притисак кућишта пумпе;
• Када се пумпа покреће даљински из централне контролне собе, оператери не могу да потврде статус вентила на лицу места, што олакшава покретање на слепо након одржавања када вентили нису ресетовани;
• Када дође до аутоматског покретања изазваног нивоом, вентили на линији могу и даље бити затворени ради одржавања, а пумпа тада ради под притиском без икога на лицу места;
• Нископроточне и високотемпературне блокаде које нису калибриране током дужег периода не успевају да заштите, а систем не може аутоматски да се искључи и ослободи притисак након надпритиска.

Студија случаја индустријских несрећа

У малом и средњем резервоару за складиштење хемијских сировина, након што је завршено одржавање центрифугалне пумпе за пренос у резервоар за складиштење, екипа за одржавање је обновила опрему, али је заборавила да отвори испусни вентил, а затим пребацила пумпу у аутоматски режим. Пумпа се аутоматски покреће и зауставља на основу сигнала нивоа резервоара, без икога на лицу места. Када је ниво резервоара порастао на подешену вредност окидача, ПЛЦ систем је аутоматски покренуо центрифугалну пумпу. Течност у затвореној комори пумпе је непрекидно мешана ротором; у року од само 90 секунди медијум се брзо загрејао и испарио, а притисак унутар пумпе је наставио да расте. Пошто блокада ниског протока постројења није била калибрисана више од две године, њен сензор је закачио и отказао, а заштита од искључења није активирана. На крају је кућиште пумпе пукло и високотемпературни медијум је прскао напоље, уништавајући опрему на лицу места и принудивши хитно гашење производне линије, што је резултирало значајним губицима поправке и застоја. Извештај о истрази након инцидента идентификовао је два основна узрока: неуспех да се поново провери статус вентила на лицу места након одржавања и безбедносна блокада која је одавно прошла без функционалног тестирања.

Закључак: рад без надзора + вентили се не ресетују + неуспела блокада—прекид је резултат само комбинације ова три фактора и могао се избећи да је било који појединачни био контролисан.

Ручно покретање пумпе на лицу места: Верификација положаја вентила је прва линија одбране

Строго проверите статус свих вентила

Пре покретања пумпе, сваки линијски вентил мора бити потврђен ставку по ставку како би се спречило покретање са затвореним вентилима:

• Главна процесна линија: држите усисни вентил потпуно отвореним како бисте осигурали да течност несметано улази у комору пумпе;
• Држите све помоћне вентиле као што су вентили за одзрачивање, одводни вентили и вентили за издувавање затвореним;
• Отворите вентил за испуштање ваздуха на кућишту пумпе да бисте завршили пуњење и одзрачивање, избацили сав ваздух из пумпе и спречили кавитацију и рад на суво;
• Држите испусни вентил благо отвореним или потпуно затвореним; никада немојте покретати пумпу са истовремено блокираним улазом и излазом.

Укључите провере вентила у стандардизовану контролну листу

Отворене/затворене позиције вентила су критичне контролне тачке за обезбеђивање безбедног рада пумпе и морају бити формализоване у упутствима за рад опреме и контролним листама за покретање. Оператери треба да потврде сваку ставку тако што ће је означити, елиминишући ослањање на искуство и смањујући људске грешке кроз институционалне контроле.

Даљинско покретање пумпе централне контроле: Корак потврде на лицу места је неопходан

Даљинско покретање је сценарио високе фреквенције за руптуре повећања притиска; ослањајући се само на централни контролни екран не може потврдити стварне услове на лицу места:

• Пре него што контролна соба изда команду за покретање, пумпа се не сме покренути једним кликом;
• Када оператери не могу да оду на лицу места да верификују вентиле, мора бити додељен инспектор на лицу места да физички потврди да су сви вентили враћени на исправне позиције;
• Тек након добијања потврде на лицу места, централна контрола може да изда команду за покретање, спречавајући неусклађеност између контролног екрана и стварног статуса вентила на лицу места.

Пумпе за аутоматско покретање/заустављање: Фокусирајте се на спречавање да се вентили не ресетују након одржавања

Многе пумпе за пражњење резервоара ослањају се на инструментацију нивоа и ПЛЦ програме за аутоматско покретање/заустављање и рад без надзора, што ризик чини још већим.

Поновна инспекција на лицу места је обавезна пре укључивања аутоматског режима

Након радова на одржавању или цевоводу, а пре преласка на аутоматски режим управљања, сви вентили морају бити поново проверени на лицу места: улазни вентил потпуно отворен, испусни вентил у свом почетном унапред подешеном положају и сви вентили за одзрачивање затворени. Типичан сценарио ризика: када ниво резервоара достигне високу тачку, аутоматски контролни систем покреће пумпу, али испусни вентил након одржавања остаје затворен, директно стварајући мртви притисак који узрокује пуцање кућишта пумпе за кратко време.

Ослоните се на блокаду инструментације да бисте затворили јаз у раду без надзора

Да би се спречило аутоматско покретање пумпе када су вентили на линији затворени, мора се инсталирати комплетан сет уређаја за заштиту инструментације:

• Блокирање ниског протока: Надзире проток у линији; када нулти проток траје дуже време, он то идентификује као рад са мртвом главом и аутоматски искључује снагу мотора;
• Високотемпературна блокада: Надзире температуру кућишта пумпе; када пораст температуре услед повећања притиска достигне праг, одмах се искључује како би спречио испаравање течности и стварање притиска;
• Блокада надпритиска: Када притисак пражњења пређе границу, активира се искључивање, радећи заједно са сигурносним вентилом за двоструку заштиту;
• Рутинско тестирање одржавања: Калибришите систем блокаде по фиксном месечном распореду, симулирајте услове нултог протока и надпритиска и потврдите да заштитне функције делују исправно, елиминишући сигурносне мртве углове изазване заплењеним сензорима и неуспелим програмима блокирања.

Хардверски граничник: Двострука софтверско-хардверска заштита од руптуре тела пумпе

Оперативне контроле се баве људском грешком, док хардверска заштита држи последњу безбедносну линију:

• Инсталирајте на пумпи сигурносни вентил за растерећење пражњења или диск за пуцање, који аутоматски ослобађа притисак током надпритиска и ослобађа високи притисак унутар пумпе;
• Инсталирајте рециркулацијску линију са минималним протоком како бисте спречили да пумпа ради у празном ходу током дужег периода при малом протоку и прегревању течности;
• Приликом транспорта запаљивих или експлозивних медија, користите мотор отпоран на експлозију, обезбедите правилно статичко уземљење и спречите хемијску експлозију након цурења средње количине;
• Редовно вршите тестирање дебљине зида и одмах замените кућишта пумпе која су се истањела од корозије или су се развиле пукотине, како бисте избегли прерано пуцање узроковано смањеним капацитетом кућишта под притиском.

Уобичајене заблуде у свакодневном раду и одржавању

• Заблуда: Само ручно покретање треба контролисати; аутоматске пумпе не захтевају инспекцију на лицу места. Са аутоматским стартовањем/заустављањем нема ручног надзора, а ризик од мртве главе услед непотпуне инспекције вентила и ресетовања је заправо већи; вентили морају бити поново проверени на лицу места пре укључивања аутоматског режима.
• Заблуда: Једном када су блокаде инсталиране, није потребна даља пажња. Нечистоће могу лако заглавити сензоре притиска и протока; продужени недостатак тестирања доводи до квара блокаде, остављајући систем неспособним да се аутоматски искључи под надпритиском.
• Заблуда: Кратко пуштање у рад није велика ствар. У затвореној комори пумпе, течност се загрева и испарава у року од неколико десетина секунди, притисак нагло скочи, а инцидент се развија изузетно брзо.

Резиме: Како спречити пуцање тела пумпе

Цео систем заштите се састоји од три слоја:

• Ниво 1 — Оперативна контрола:Проверите вентиле ставку по ставку током покретања на лицу места; даљинско покретање мора бити упарено са потврдом на лицу места; потпуна поновна провера вентила пре укључивања аутоматског режима; и формализовати контролне ставке у писану контролну листу;
• Слој 2 — Заштита аутоматске контроле:Опремити блокаде ниског протока, високе температуре и надпритиска; придржавати се редовног тестирања; и избегавајте рад у празном ходу без надзора;
• Лаиер 3 — Хардвер Бацкстоп:Инсталирајте уређаје за смањење притиска и рециркулацијске водове и редовно тестирајте тело пумпе на корозију.

Огромна већина руптура центрифугалне пумпе нису проблеми са квалитетом опреме, већ су резултат погрешног рада вентила у комбинацији са неуспјехом заштите аутоматске контроле.Теффикопрепоручује предузећима да стандардизују управљање безбедношћу у три режима покретања/заустављања – ручни, даљински и аутоматски – да имплементирају безбедносну заштиту целог процеса и да континуирано смањују ризике за безбедност производње које представља руптура тела пумпе због превеликог притиска.
