Како читати дијаграм спектра пумпе: корак по корак водич

Ⅰ.Како да прочитате овај дијаграм спектра типа пумпе

1. Тумачење оси

• Хоризонтална осовина (Кс-Оса): представља брзину протока (к) на кубним метрима на сат (м³ / х), повећање лево на десно.
• Вертикална осовина (И-Оса): представља главу (х) у метрима (м), повећавајући се одоздо према горе.

Ⅱ. Криве и зоне

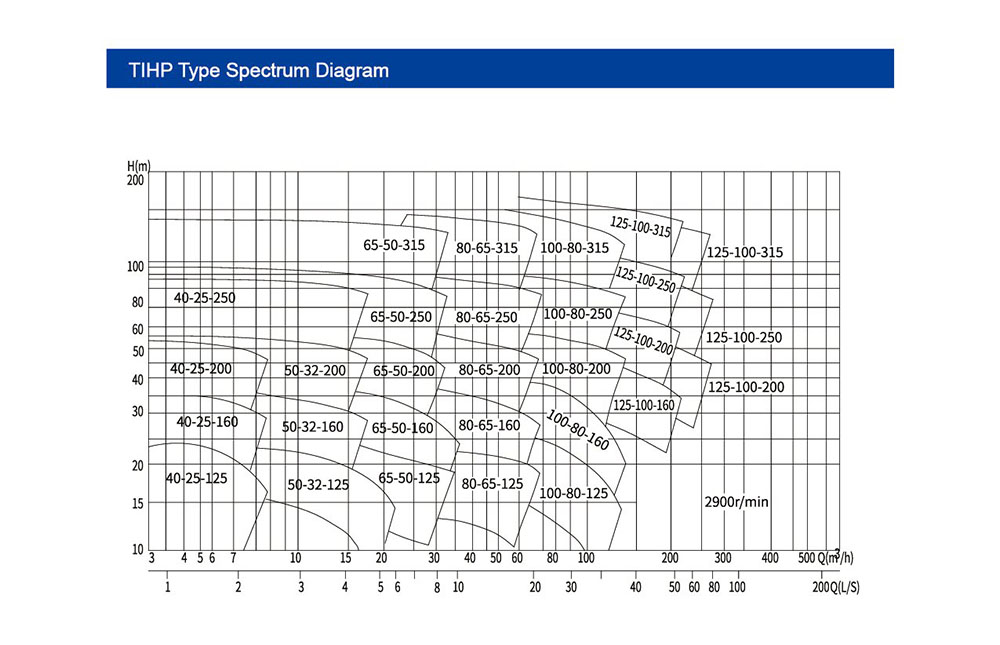

Дијаграм укључује више кривина и зона, сваки који представља одређени модел пумпе. На пример, "40-25-125" и "50-32-160" означавају различите моделе пумпе.

• Бодови унутар кривина: Свака тачка на кривини указује на хеад вредност модела у одређеној протоку. На пример, у зони "40-25-125", серија тачака приказује главу на различитим проточним стопама за овај модел.

Ⅲ. Кључни кораци: Радна тачка и избор

1. Одредите потребне параметре: Разјасните брзину протока дизајна (к₀) и дизајнерске главе (х₀). На пример, фабрика је потребна пумпа за превоз 100 м³ / х на 80 м главе.
2. Пронађите радно место: Пронађите К₀ на Кс-оси и х₀ на оси И; Њихова раскрсница је радна тачка. Ако тачка падне у модел полигоналне зоне, тај модел теоретски испуњава захтев.
3. Пример: За К = 80 м³ / х и х = 80 м, проверите да ли је тачка у зонама попут "100-80-250" за процену погодности.

Приоритете високом ефикасној зони: Ако зона има гуштер криве или сенчење (означено у неким дијаграмима), означава опсег високог ефикасности (ефикасност ≥80%). Изаберите моделе чије радне тачке спадају у ову зону за оптималну уштеду енергије.

Ⅳ. Брзина ротације и додатне информације

Нотација "2900 Р / мин" у доњем десном углу означава називну брзину пумпи у овом спектру (стандардна брзина пумпи за моторне моторе). За различите брзине (нпр. 1450 р / мин), користите право сличности да бисте претворили перформансе:

• Проток је пропорционалан брзини.
• Глава је пропорционална квадрату брзине.

Ⅴ. Логика за брзо одабир

1. Идентификујте захтеве К и Х, а затим пронађите одговарајућу зону модела.
2. Приоритете моделе са радним тачкама у близини центра Зона (подручје високог ефикасности).
3. Имајте на уму улазне / излазне пречнике модела (нпр. 40, 50 мм) како би се осигурала компатибилност са цевоводима сајта.

Ⅵ. О ТЕФФИКО пумпи

Укратко, Теффикова дијаграм типа ТЕФФИКО типа Спецтрум типа пумпе појашњава важеће радне услове и зона високог ефикасности кроз координате протока, зоне модела и кривина перформанси. Можете брзо да изаберете моделе подударањем параметара до зона. За питања о интерпретацији криве, прилагођавање радног стања или прилагођена решења, Теффико-ов професионални технички тим пружа прецизне смернице за избор, симулацију перформанси и подршку за инсталацију. Посетитиввв.теффико.цомили е-маилсалес@теффико.цомда оптимизира индустријски транспорт течности.
