"Наша пумпа је поново изгорела мотор!"
"Рачуни за струју за пумпе за воду су смешно високи овог месеца. Да ли смо изабрали погрешну пумпу?"
„Након инсталирања нове пумпе, брзина протока једноставно не може да испуни захтеве дизајна...“
Ови чести проблеми у водоснабдевању, хемијском инжењерингу, ХВАЦ и другим пољима често потичу од погрешног читања или игнорисања основног „упутства за употребу“ центрифугалне пумпе — криве перформанси. Као основна опрема која се широко користи у индустрији, сваки 1% повећава ефикасност ацентрифугална пумпаможе значити годишњу уштеду од десетина хиљада или чак стотина хиљада јуана у оперативним трошковима за пројекат великих размера.
Овај чланак ће вас научити како да тумачите криве пумпе, не само да вам говори како да их читате, већ и како да их користите за доношење оптималних одлука о набавци и раду и одржавању.

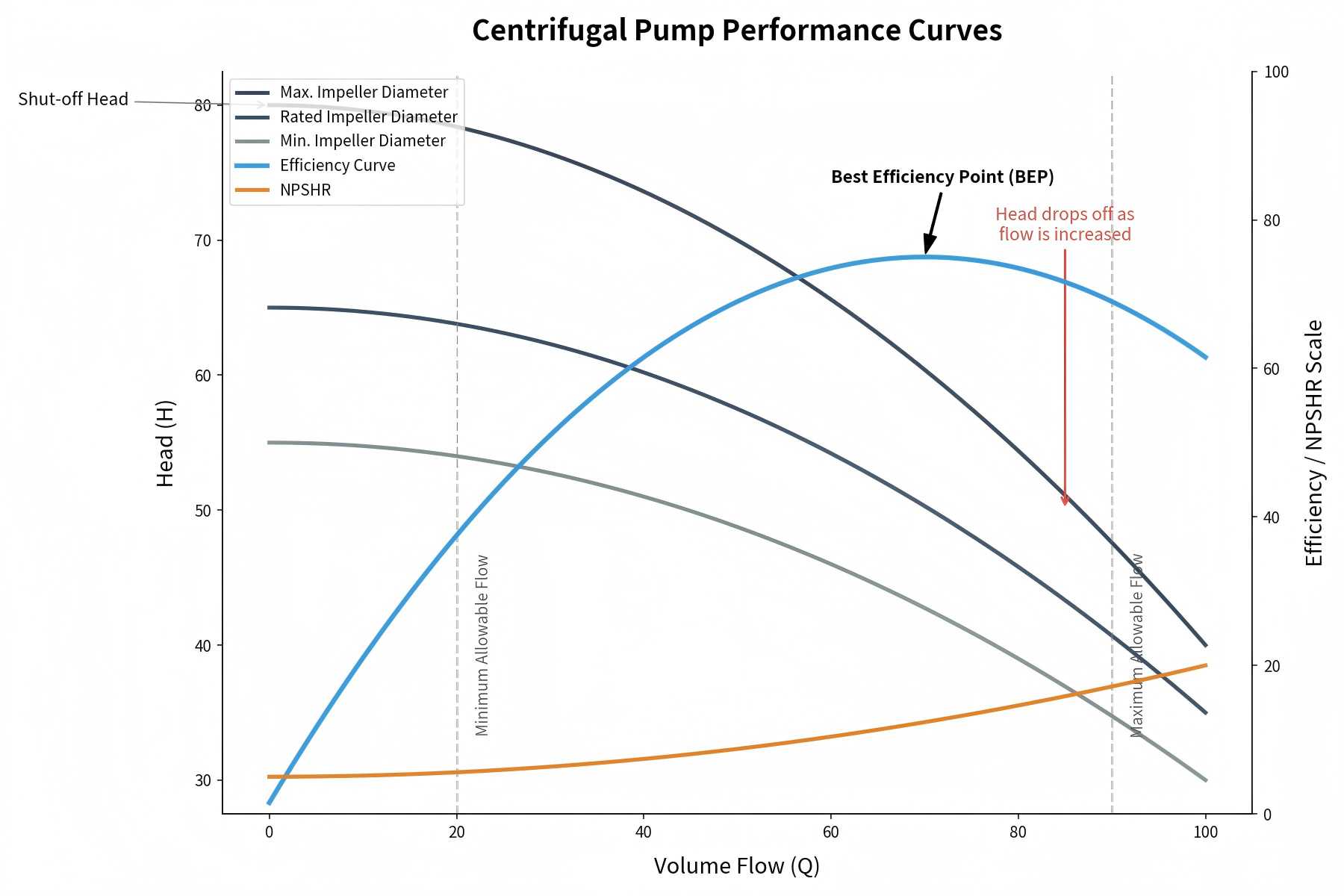

Крива протока (Х-К крива) је најосновнији део криве пумпе. Он приказује однос између главе пумпе (висине до које пумпа може да подигне течност) и брзине протока (запремина течности коју пумпа испоручује у јединици времена) при константној брзини. Типично, глава се приказује на вертикалној оси (И-оса), а брзина протока на хоризонталној оси (Кс-оса).
Кључни закључак се може извући из Х-К криве: како се проток повећава, напон се постепено смањује. То је зато што како више течности пролази кроз радно коло и кућиште пумпе, трење течности и турбуленција унутар пумпе се интензивирају, што резултира смањеном главом. На пример, пумпа може да генерише 100 стопа напона при брзини протока од 50 галона у минути (гпм), док глава пада на 80 стопа када се брзина протока повећа на 75 гпм - овај однос је јасно видљив на кривој.
Крива протока снаге (П-К крива) показује однос између потрошње енергије пумпе и брзине протока при константној брзини. Потрошња енергије (у коњским снагама или киловатима) је приказана на вертикалној оси, а брзина протока на хоризонталној оси.
За разлику од Х-К криве, П-К крива показује узлазни тренд: потрошња енергије расте како проток расте. То је зато што пумпа треба да уложи више напора да испоручи више течности и превазиђе веће трење и турбуленцију. Разумевање ове криве је критично за избор мотора пумпе—ако је мотор мале величине, може се преоптеретити у условима високог протока; ако је превелик, то ће узроковати губитак енергије.
Крива ефикасности и протока (Е-К крива) одражава ефикасност пумпе при различитим брзинама протока. Ефикасност (изражена у процентима) је приказана на вертикалној оси, а брзина протока на хоризонталној оси. Ова крива је кључна за смањење потрошње енергије, јер показује брзину протока при којој пумпа ради са максималном ефикасношћу.
Крива ефикасности је обично у облику брда: ефикасност расте до максимума како се проток повећава, а затим постепено опада како проток наставља да расте. Врхунац ове криве се зове најбоља тачка ефикасности (БЕП)—детаљно објашњено у наставку.
Читање криве пумпе се не односи само на идентификацију три подкриве, већ и на разумевање кључних тачака података који одређују перформансе пумпе. Испод су основни елементи на које треба да се фокусирате:
Тачка најбоље ефикасности (БЕП) је комбинација брзине протока и висине при којој пумпа ради са максималном ефикасношћу, што је уједно и врхунац Е-К криве и најекономичнија радна тачка пумпе. Када бирате пумпу, дајте приоритет моделима где је потребна радна тачка (брзина протока + висина) система што је ближе БЕП-у.
Рад пумпе далеко од БЕП-а доводи до повећане потрошње енергије, убрзаног хабања радног кола и мотора и скраћеног радног века пумпе. На пример, пумпа са БЕП-ом који одговара 60 гпм може доживети смањење ефикасности од 20%-30% и превремени отказ када ради на 30 гпм (половина БЕП брзине протока).
Радни опсег (такође познат као опсег перформанси) се односи на брзину протока и интервал напона унутар којих пумпа може безбедно да ради без оштећења радног кола, мотора или других компоненти. Овај опсег је дефинисан минималним/максималним протоком пумпе и главом, и може се видети директно на Х-К кривој.
Произвођачи обично препоручују рад пумпе унутар 70%-120% БЕП-а како би се осигурао сигуран радни опсег. Рад ван овог опсега може изазвати кавитацију, прекомерне вибрације, прегревање мотора и друге проблеме.
Запорна висина је максимална висина коју пумпа може да генерише при нултом протоку (тј. када је испусни вентил затворен), што је пресек Х-К криве и вертикалне осе (И-оса). Разумевање запорне главе је критично за дизајн система - ако статичка глава система премашује висину затварања пумпе, пумпа неће успети да испоручи течност.
Максимални проток је максимални проток који пумпа може да испоручи при нултом напону (тј. без отпора протока), што је пресек Х-К криве и хоризонталне осе (Кс-оса). Ова вредност вам помаже да утврдите да ли пумпа може да задовољи максималну потребу за протоком система.
Нето позитивна усисна глава (НПСХ) је кључни параметар за спречавање кавитације—деструктивног феномена где се мехурићи паре формирају у течности због недовољног усисног притиска, оштећујући компоненте пумпе. НПСХ је разлика између притиска течности на усису пумпе и притиска паре течности.
Већина кривуља пумпе укључује НПСХ криву, која показује минимални НПСХ потребан да би пумпа радила без кавитације при различитим брзинама протока. Да би се избегла кавитација, расположиви НПСХ система мора бити већи од НПСХ који је потребан за пумпу.
Немају све криве пумпе исти облик—њихов облик зависи од дизајна пумпе, а различити облици кривих одговарају различитим сценаријима примене. Испод су три најчешћа облика криве пумпе:
Стрма крива показује да пумпа може да генерише високу висину при ниским брзинама протока. Овај тип криве је погодан за апликације под високим притиском као што су системи за напајање котлова, чишћење под високим притиском или индустријски процеси где течност пролази кроз танке цеви или системе високог отпора.
Равна крива значи да пумпа може да испоручи велики проток при ниском напону. Идеалан је за апликације са великим протоком и ниским отпором као што су системи за наводњавање, расхладни торњеви или општински системи за водоснабдевање.
Крива која се брзо спушта указује на то да је пумпа склона кавитацији при ниским брзинама протока. Такве пумпе захтевају већи расположиви НПСХ да би ефикасно радиле и погодне су за апликације са стабилним протоком и довољним усисним притиском.
Да бисте у потпуности искористили криве пумпе, пратите ове практичне савете — они ће вам помоћи да изаберете праву пумпу и оптимизујете њен учинак:
Да изаберете правуцентрифугална пумпа, прво разјасните системске захтеве, а затим ускладите захтеве са перформансама пумпе користећи криву пумпе. У наставку је водич корак по корак:
Након одабира праве пумпе, можете оптимизовати њене перформансе користећи криву пумпе да бисте смањили трошкове и продужили радни век. Испод су основне стратегије:
