Мој практични водич за роторе и статоре у пумпама са прогресивном шупљином

После година рада у индустријском сектору, могу са сигурношћу да кажемпумпе са прогресивном шупљином(познате и као ротор-статор пумпе, ексцентричне вијчане пумпе) су апсолутне "кламерице" за пренос течности. Као пумпе са позитивним померањем, дизајниране су посебно за руковање вискозним течностима, корозивним материјама и медијима који садрже чврсте честице—неопходне су у екстракцији уља, хемијским постројењима, постројењима за пречишћавање отпадних вода и линијама за производњу хране.

По мом мишљењу, њихове одличне перформансе произлазе из тесне сарадње између ротора и статора. Да бисте заиста разумели принцип рада, перформансе и дугорочан стабилан рад прогресивних шупљих пумпи, морате темељно да разумете ове две основне компоненте. Ово није само теоријско знање; то је тешко стечено искуство које сам стекао годинама.

И. Ротор и статор

У мојим очима, „животна линија“ сваке пумпе са прогресивном шупљином лежи у комбинацији ротора и статора – што је њихово пристајање прецизније, то је већа ефикасност пумпе.

Ротор је спирално обликована метална осовина, обично направљена од нерђајућег челика високе чврстоће, легираног алатног челика или чак титанијума. Као активна компонента инсталирана унутар кућишта пумпе, она не само да покреће проток течности када се окреће, већ такође генерише силу компресије потребну за пренос. Видео сам да се многи ротори подвргавају хромирању или другим третманима површинског очвршћавања, и искрено, ово значајно повећава њихову отпорност на хабање. Прескакање овог корака ће довести до досадно брзог трошења ротора.

С друге стране, статор је метална цев са обликованом унутрашњом шупљином, обложена еластичним материјалима као што су нитрилна гума (НБР), флуорокаучук (ФКМ) или ЕПДМ. Његов унутрашњи облик савршено одговара ротору, а пречник ротора је нешто већи од унутрашњег пречника статора. Ово "интерферентно уклапање" осигурава да су формиране коморе херметичке; ако заптивка поквари, пумпа је у суштини бескорисна.

Било да је у питању пумпа са једним завртњем (ротор са једним навојем упарен са статором са двоструким навојем), пумпа са два завртња (два завртња која се међусобно ротирају у супротном смеру) или трострука завртња (један погонски вијак са два погонска завртња), научио сам на тежи начин да прецизност уклапања пумпе и статора могу директно да одреде да ли прецизност уклапања између ротора и статора може директно да функционише. Чак и мало одступање може довести до смањеног протока, цурења или потпуног гашења.

ИИ. Принцип рада: Једноставан, али ефикасан "преношење шупљина"

Нисам у потпуности разумео принцип рада пумпи са прогресивном шупљином све док нисам раставио две старе пумпе - то је заправо врло лако разумети.

Када се ротор ексцентрично ротира унутар статора, њихове међусобно повезане спиралне структуре формирају низ запечаћених шупљина. Како се ротор окреће, ове шупљине се стално крећу према крају пражњења, у суштини "носећи" течност напред. То је као да имате невидљиву покретну траку унутар пумпе, посебно дизајнирану за пренос течности.

На усисном отвору, запремина шупљине се шири, смањујући унутрашњи притисак, а течност се извлачи из резервоара под атмосферским притиском; како ротор наставља да ротира, шупљина испуњена течношћу се гура до отвора за пражњење, где се запремина шупљине скупља, стискајући течност да повећа притисак, омогућавајући течност да се несметано испушта.

Оно што ми се посебно свиђа код овог дизајна је то што уопште не захтева улазне или потисне вентиле. Ово не само да постиже стабилан пренос ниске пулсације – кључан за осетљиве процесе – већ и нежно рукује оним „деликатним“ материјалима осетљивим на смицање, као што су биофармацеутске сировине које могу да пропадну ако су подвргнуте неприкладној сили. Ево практичног савета за вас: обрнути смер ротора може променити смер усисавања и пражњења. Ова мала операција ме је уштедела муке реконфигурисања целе опреме неколико пута.

ИИИ. Основне предности (и несавршене мане)

Током година, видео сам да прогресивне шупљине пумпе надмашују друге типове пумпи у многим сценаријима, али оне нису свемоћне. Хајде да објективно разговарамо о њиховим предностима и недостацима.

(И) Неизоставне основне предности

• Стабилан проток и лако подешавање:Чврсто приањање између ротора и статора обезбеђује изузетно уједначене промене запремине шупљине, са скоро занемарљивим флуктуацијама протока. За разлику од центрифугалних пумпи, не захтевају додатне вентиле да би обезбедили стабилан линеарни проток, што га чини посебно погодним за сценарије који захтевају прецизност као што је хемијска производња. Штавише, брзина протока је директно повезана са брзином ротора—подешавање излаза је једноставно као окретање дугмета. Користио сам га за контролу протока током серијске производње и никада нисам имао неисправне производе због одступања протока.
• Уједначен излаз притиска:Течност се нежно и непрекидно цеди током преноса, без наглих скокова притиска. Никада нисам имао проблема да га користим за транспорт "одирљивих" медија осетљивих на притисак као што су раствори полимера високог вискозитета.
• Одлична способност самоусисавања:Није потребно претходно прајмерисање — када се покрене, може директно да црпи течност из посуде, са максималним усисним усисом до 8,5 метара воденог стуба. Ово је далеко боље од клипних пумпи, посебно у постројењима за пречишћавање отпадних вода где често покрећемо и заустављамо пумпе. Након преласка на пумпе са прогресивном шупљином, време припреме нашег тима је преполовљено.
• Разноврсно руковање течностима:Лако може да поднесе течности високог вискозитета (превозио сам џем и чоколадни сируп), сирову нафту препуну песка, абразивне суспензије и корозивне хемикалије. Надмашује мембранске пумпе у руковању гасно-чврстим мешавинама и не може се поредити са зупчастим пумпама у транспорту вискозних течности. Једном сам га користио за транспорт муља који садржи честице величине лоптице за голф без иједног зачепљења.
• Пренос са малим смицањем ради заштите материјала:Његов дизајн минимизира силу смицања, што је "спаситељ" за биофармацеутску индустрију. Користио сам га за транспорт протеинских раствора и биоактивних супстанци, а на перформансе материјала уопште није утицало - нешто што већина пумпи не може да постигне.
• Компактна структура и енергетска ефикасност:Заузима мали отисак, чинећи инсталацију и одржавање практичним. Поред тога, веома је енергетски ефикасан; након замене старих пумпи са њим у нашој хемијској фабрици, трошкови струје су пали за 15%.
• Двострука намена као пумпа за дозирање:За разлику од клипних пумпи, мембранских пумпи или зупчастих пумпи, његова прецизност је довољна за дозирање и пуњење хемикалија. Раније сам га користио за транспорт реагенса у лабораторији, са прецизношћу контролисаном унутар 1%, елиминишући потребу за додатном опремом за мерење.

(ИИ) Недостаци на које треба пазити

• висока цена:Искрено, његова набавна цена и трошкови одржавања су већи од оних код једноставнијих пумпи. Малим радионицама може бити неекономично, али за тешке услове рада, његова издржљивост може учинити почетну инвестицију исплативом.
• Осетљивост на прекомерне чврсте честице:Превише чврстих честица у медијуму ће изазвати брзо хабање ротора и статора. Једном сам га користио за транспорт сирове нафте са прекомерним садржајем песка, а статор је отказао након шест месеци. Поука: увек проверите садржај чврстих честица и инсталирајте филтер ако нисте сигурни.
• Строго без трчања на суво:Чак и један минут рада на суво може изазвати прегревање и оштећење ротора и статора. Мој колега је направио ову грешку – није проверио ниво течности пре покретања – и изгорео је ротор, што је резултирало цео дан застоја и значајним трошковима за замену делова.
• Потребна модификација за сценарије високог притиска:То је најбољи избор за радне услове ниског до средњег притиска, али су потребне додатне модификације за пренос под високим притиском. Једном сам покушао да га користим за пренос под високим притиском, али је озбиљно цурио док нисмо надоградили заптивке и кућиште.
• Ризик од кавитације:Ако је притисак течности нижи од притиска паре, доћи ће до кавитације - ситни мехурићи ће пуцати и оштетити унутрашње делове. Наишао сам на ово у сценарију малог протока, а ротор је био испуцао. Касније је уградња вентила за смањење притиска решила проблем, али је то била скупа лекција.

ИВ. Како геометрија ротора и статора утиче на перформансе (моји критеријуми избора)

Након година одабира пумпи, открио сам да је геометрија ротора и статора кључна за прилагођавање условима рада.

Класификација типова пумпе (мој водич за брзо подударање)

• Пумпе са једним завртњем:Ротор са једним навојем упарен са статором са двоструким навојем — ово дајем приоритет за транспорт течности високог вискозитета или медија који садрже чврсте честице. На пример, пренос муља у постројењима за пречишћавање отпадних вода, где је његова способност против зачепљења одлична.
• Двоструке вијчане пумпе:Два завртња која се међусобно ротирају у супротном смеру — раде изузетно глатко уз ниску буку. Користим га за транспорт чистих или благо контаминираних уља и хемикалија, осигуравајући чистоћу материјала, што је кључно за фармацеутске или прехрамбене апликације.
• Троструко завртње пумпе:Један погонски вијак са два погонска завртња—проток је равномеран као пумпа за дозирање. Посебно је погодан за транспорт чистих течности ниске вискозности као што су хидраулично уље и уље за подмазивање; Често га користим у системима за подмазивање алатних машина и никада нисам имао проблема са недовољним подмазивањем.

Подтипови геометрије (мали детаљи који утичу на перформансе)

Поред основних типова пумпи, суптилна подешавања геометрије ротора и статора могу донети значајне промене:

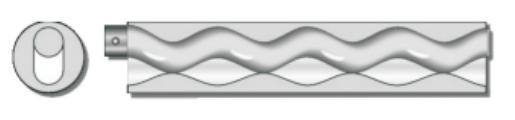

• С-тип: Захтеви за ултра-стабилан пренос, компактан улаз ротора и ниске нето позитивне усисне главе (НПСХ). Увек бирам ово када транспортујем вискозне материјале или медије са великим честицама - нема више борбе са кавитацијом и зачепљењем.

• Л-тип: Дужа заптивна линија између ротора и статора, што доводи до веће ефикасности и дужег радног века. Има компактну структуру али велики капацитет протока, погодан за сценарије високог приноса где су трошкови застоја високи.

• Д-тип: Компактна структура, пренос скоро без пулсирања и изузетно висока прецизност дозирања. Користим га у сценаријима за прецизно дозирање хемикалија—подесите параметре и оставите га са самопоуздањем, нема потребе да бринете о флуктуацијама протока уопште.

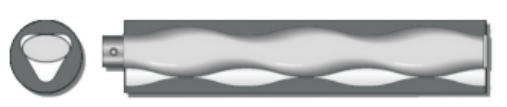

• П-тип: Комбинује велики капацитет протока са компактном структуром и наслеђује дугу заптивну линију Л-типа. То је моја „пумпа за све намене“—способна и за пренос великог протока и за прецизно дозирање.

Поред тога, параметри као што су угао спирале, олово и профил зуба не могу се занемарити. Из мог искуства: што је већи угао спирале, то је већа брзина протока, али је мањи притисак; што је угао спирале мањи, то је већи притисак, али је нижи проток. Ово је компромис који зависи од приоритета услова рада. Требате транспорт велике количине вискозне течности? Изаберите велики угао спирале; потребан вам је пренос на велике удаљености под високим притиском? Изаберите мали угао спирале.

В. Савети за избор и одржавање (мој „Водич за избегавање замки“ из искуства)

(И) Изаберите праву пумпу да бисте избегли обиласке

Одабир пумпе (укључујући одговарајући ротор и статор) је кључан за усклађивање радних услова. Ово је искуство које сам стекао након што сам упао у безбројне замке:

• Медији високог вискозитета:Изаберите пумпу са једним завртњем, а ротор мора бити направљен од хромираног нерђајућег челика или легуре отпорне на хабање. Верујте ми, одабир обичних материјала да бисте уштедели новац ће резултирати честим заменама делова касније, што ће представљати главобољу.
• Медији који садрже чврсте честице:Пумпа са једним завртњем упарена са специјалним гуменим статором (отпорним на хабање и корозију). Претходно сам користио обичан гумени статор за пренос муља, који је пропао за 3 недеље; прелазак на специјалну формулу трајао је 8 месеци пре замене.
• Високи захтеви за стабилност протока/притиска:Изаберите пумпу са два завртња или пумпу са три вијка. За осетљиве процесе, предност ниске пулсације вреди додатних трошкова.

Одабир материјала статора је такође пресудан: нитрилна гума (НБР) за медијуме на бази уља, ЕПДМ за окружења са високим температурама и флуорова гума (ФКМ) за корозивне медије. Ако транспортујете високо корозивне течности као што су јаке киселине или растварачи, не оклевајте да изаберете Хастеллои ротор – иако је скуп, он је много издржљивији од обичних метала и траје неколико година дуже.

(ИИ) Правилно одржавање за дужи радни век

Адекватно одржавање је кључ дуговечности пумпе. Ово је моја дневна рутина одржавања:

• Редовни преглед хабања:Статори су склони еластичном замору током времена. Ако приметите смањено усисавање пумпе, повећано цурење или гласнији рад, одмах замените статор - немојте чекати да потпуно откаже, јер до тада може утицати и на ротор. За пумпе високе фреквенције, ја прегледам статор месечно.
• Строго забраните трчање на суво и преоптерећење:Покретање и гашење морају пратити процедуре. На пумпе смо уградили уређаје за блокаду, који се аутоматски гасе када је ниво течности пренизак и више није било случајева прегоревања ротора.
• Одржавајте медије чистим:Уградите филтер од најмање 20 месх на улазу и чистите га сваке недеље. Чак и ситне честице могу временом истрошити ротор и статор.
• Смањите брзину при транспорту вискозних течности:Коришћење велике брзине за транспорт медија високог вискозитета "уништава" статор. Генерално смањујем брзину за 30%-40%—иако спорије, штеди много новца на замени делова.
• Инсталирајте заштитне уређаје:Прекидачи притиска, сензори нивоа течности и монитори вибрација вреди инсталирати. Једном сам имао пумпу са абнормалним вибрацијама; монитор ме је унапред упозорио и на време сам заменио истрошени ротор, избегавајући озбиљнија оштећења.
